LT1681、36V-72V DC 至 3.3V/20A 隔離式同步正向轉換器

使用 Analog Devices 的 LTC1698 的參考設計

設計簡介

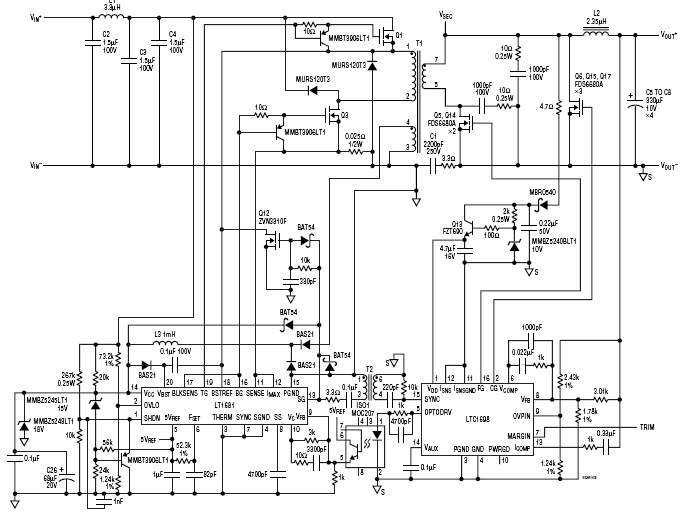

電路展示了 LT1681、36 至 72V DC 至 3.3V/20A 隔離式同步正激轉換器。對高性能 48V 輸入電信模塊的需求從未如此之高。最新一代模塊為傳統低壓封裝電源提供高電流、高效率替代品

說明

Circuit shows LT1681, 36 to 72V DC to 3.3V/20A Isolated Synchronous forward Converter. The demand for high performance 48V input telecom modules has never been higher. The latest generation modules offer high current, high efficiency alternatives to traditional low voltage potted supplies

主要特色

Conversion Type

DC to DC
Input Voltage

36 to 72 V
Output Voltage

3.3 V
Output Current

20 A
Efficiency

91 %
Topology

Forward

相關文檔

84dn261f

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT1681ESW	DC to DC Controllers	DC/DC Cntrlr Single-OUT Forward 350kHz Automotive 20-Pin SOIC W	點擊下載
MOC207M	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC Tube	點擊下載
MOC207VM	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC Tube	點擊下載
MOC207R2VM	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC T/R	點擊下載
LT1681ISW#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Forward 350kHz Automotive 20-Pin SOIC W T/R	點擊下載
LT1681ISW#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Forward 350kHz Automotive 20-Pin SOIC W Tube	點擊下載
LT1681ESW#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Forward 350kHz Automotive 20-Pin SOIC W Tube	點擊下載
MOC207R2M	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor With Base DC-OUT 8-Pin SOIC T/R	點擊下載
LT1681ESW#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Forward 350kHz Automotive 20-Pin SOIC W T/R	點擊下載
LTC1698EGN	PWM and Resonant Controllers	Secondary Side PWM Controller 50kHz to 400kHz Automotive 16-Pin SSOP N	點擊下載
LTC1698EGN#TRPBF	PWM and Resonant Controllers	Secondary Side PWM Controller 50kHz to 400kHz Automotive 16-Pin SSOP N T/R	點擊下載
LTC1698IGN#PBF	PWM and Resonant Controllers	Secondary Side PWM Controller 50kHz to 400kHz Automotive 16-Pin SSOP N Tube	點擊下載
