用于低電平輸入的差分至單端轉換器保持了 LTC2400 的高精度

使用 Analog Devices 的 LTC2400 的參考設計

設計簡介

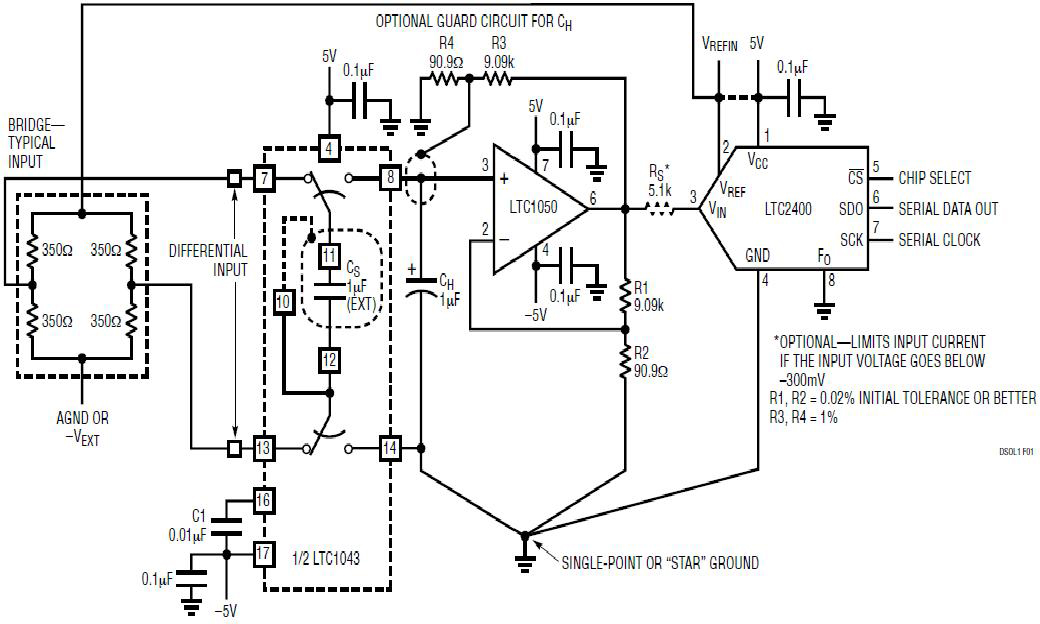

該電路非常適合具有 5V 電源且需要高精度且無需校準的應用中的低電平差分信號。該電路將 LTC 1043 和 LTC1050 組合在一起作為差分到單端放大器，其輸入共模范圍包括電源

說明

Circuit is ideal for low level differential signals in applications that have a 5V supply and need high accuracy without calibration. The circuit combines an LTC 1043 and LTC1050 as a differential to single-ended amplifier that has an input common mode range that includes the power supplies

主要特色

Signal Conditioning Type

Conversion and Amplification
Input Voltage

-0.003 to 0.04
ADC Type

24 Bit, Bipolar, Single Ended ADC

相關文檔

an78fs

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC1050ACN8	Op Amps	Op Amp Single Auto Zero/Chopper ±8V/16V Automotive 8-Pin PDIP N	點擊下載
LTC1043CN#PBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin PDIP N Tube	點擊下載
LTC1043CSW	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W	點擊下載
LTC1043CSW#PBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W Tube	點擊下載
LTC1043CSW#TR	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W T/R	點擊下載
LTC1050ACN8#PBF	Op Amps	Op Amp Single Auto Zero/Chopper ±8V/16V Automotive 8-Pin PDIP N Tube	點擊下載
LTC1043CSW#TRPBF	Instrumentation Amplifiers	INST Amp Dual ±9V/18V 18-Pin SOIC W T/R	點擊下載
LTC2400IS8	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N	點擊下載
LTC2400CS8#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N Tube	點擊下載
LTC2400IS8#PBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N Tube	點擊下載
LTC2400CS8#TRPBF	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N T/R	點擊下載
LTC2400CS8	Analog to Digital Converters - ADCs	1-Channel Single ADC Delta-Sigma 7.5sps 24-bit Serial 8-Pin SOIC N	點擊下載
