用于儀表的 3V ADC 驅動器

使用 Analog Devices 的 AD9215 的參考設計

設計簡介

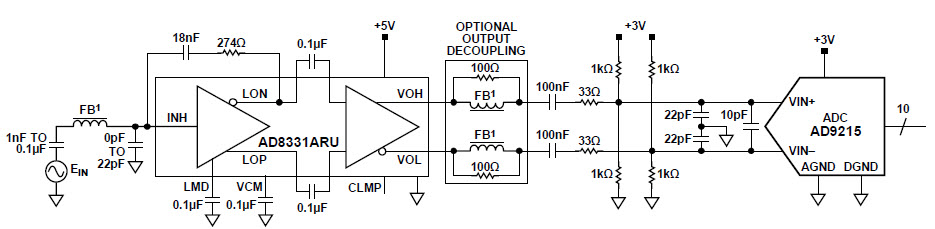

將高頻 VGA 連接至 10 位、65 MSPS/80 MSPS/105 MSPS ADC

參考設計下載

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD8331ARQZ	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single 5.5V 20-Pin QSOP Tube	點擊下載
AD8331ARQZ-RL	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single 5.5V 20-Pin QSOP T/R	點擊下載
AD8331ARQZ-R7	Special Purpose Amplifiers	SP Amp Variable Gain Amp Single 5.5V 20-Pin QSOP T/R	點擊下載
AD9215BRUZ-65	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 65Msps 10-bit Parallel 28-Pin TSSOP Tube	點擊下載
AD9215BRUZ-80	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 80Msps 10-bit Parallel 28-Pin TSSOP Tube	點擊下載
AD9215BRUZRL7-65	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 65Msps 10-bit Parallel 28-Pin TSSOP T/R	點擊下載
AD9215BRUZ-105	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 105Msps 10-bit Parallel 28-Pin TSSOP Tube	點擊下載
AD9215BCPZ-65	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 65Msps 10-bit Parallel 32-Pin LFCSP EP Tray	點擊下載
AD9215BCPZ-105	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 105Msps 10-bit Parallel 32-Pin LFCSP EP Tray	點擊下載
AD9215BCPZ-80	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 80Msps 10-bit Parallel 32-Pin LFCSP EP Tray	點擊下載
AD9215BRUZRL7-105	Analog to Digital Converters - ADCs	1-Channel Single ADC Pipelined 105Msps 10-bit Parallel 28-Pin TSSOP T/R	點擊下載
