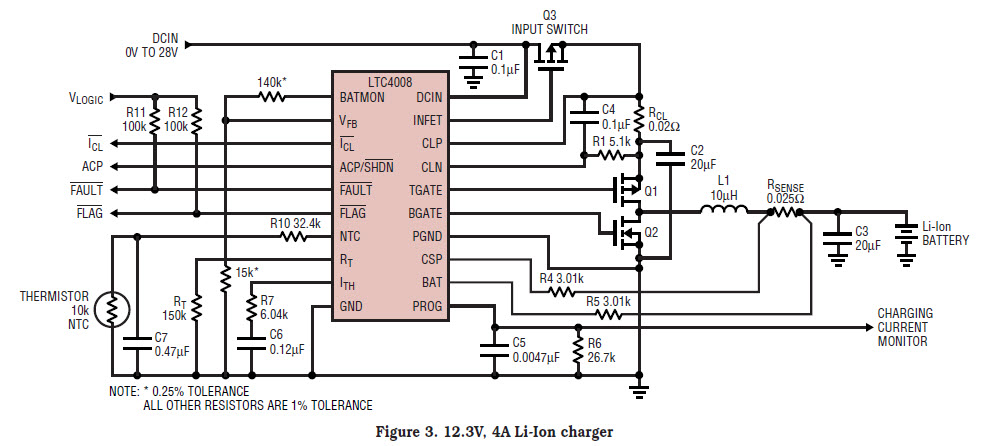

LTC4008、12.3V、4A 鋰離子充電器

使用 Analog Devices 的 LTC4008 的參考設計

設計簡介

LTC4008、12.3V、4A 鋰離子充電器。 LTC4008 具有板載鋰離子充電終止功能和過放電恢復系統，輸入電壓在 0 至 28V 之間。它是一款通用充電??器，可直接控制整個充電過程，適用于多種化學電池

說明

LTC4008, 12.3V, 4A Li-Ion charger. LTC4008 have on board Li-Ion charge termination capability and over discharge recovery systems with input voltage between 0 to 28V. It is a general purpose charger that works with multiple battery chemistries by offering direct control over the entire charge process

主要特色

Battery Type

Lithium-Ion
Input Voltage

0 to 28 V
Output Voltage

12.3 V

相關文檔

ltc4006_mar03

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC4008EGN	Battery Management ICs	Switching Battery Charger Lead-Acid/Li-FePO4/Li-Ion/Li-Pol/NiCd/NiMH 4000mA 3V to 28V 20-Pin SSOP N	點擊下載
LTC4008EGN-1	Battery Management ICs	Switching Battery Charger Lead-Acid/Li-FePO4/Li-Ion/Li-Pol/NiCd/NiMH 4000mA 3V to 28V 20-Pin SSOP N	點擊下載
LTC4008EGN#PBF	Battery Management ICs	Switching Battery Charger Lead-Acid/Li-FePO4/Li-Ion/Li-Pol/NiCd/NiMH 4000mA 3V to 28V 20-Pin SSOP N Tube	點擊下載
LTC4008EGN#TRPBF	Battery Management ICs	Switching Battery Charger Lead-Acid/Li-FePO4/Li-Ion/Li-Pol/NiCd/NiMH 4000mA 3V to 28V 20-Pin SSOP N T/R	點擊下載
