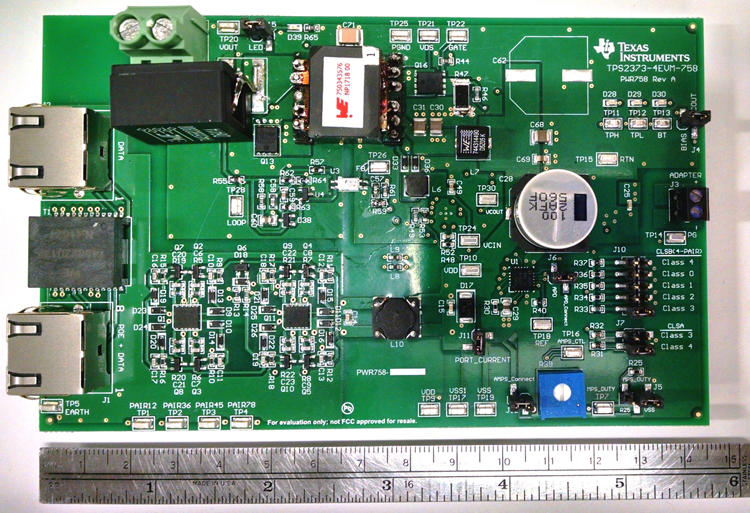

This reference design is a high power PoE Powered Device (PD) plus active clamp forward converter.? The TPS2373 high power PD controller EVM (TPS2373-4EVM-758) provides all functions necessary to implement an IEEE802.3bt-ready PD.? This is paired up with an active clamp forward converter utilizing the UCC2897A controller.? The high efficiency 24V/3A output using synchronous rectifiers is ideally suited for high power PoE applications such as? IP security cameras and LED lighting applications.
In need of an IEEE802.3bt-ready PSE controller? Check out the TPS23881.
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| CSD19534Q5A | MOSFET的? | 100V、N 溝道 NexFET MOSFET?、單路、SON5x6、15.1mΩ? | 點擊下載 |
| TL431 | 電壓參考? | 可調精密并聯穩壓器? | 點擊下載 |
| TPS2373 | 以太網供電（PoE） IC? | 具有高級啟動功能的 IEEE 802.3bt PoE 高功率 PD 接口? | 點擊下載 |
| UCC2897A | 離線和隔離式DC / DC控制器和轉換器? | 具有 P 溝道鉗位 FET 和線路過壓保護的 110V 有源鉗位電流模式 PWM 控制器? | 點擊下載 |
