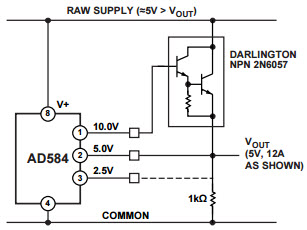

用于 NPN 輸出電流升壓器的 AD584 引腳可編程精密電壓基準的典型應用

使用 Analog Devices 的 AD584 的參考設計

設計簡介

用于 NPN 輸出電流升壓器的 AD584 引腳可編程精密電壓基準的典型應用。 AD584 是一款 8 端子精密電壓基準，提供四種常用輸出電壓的引腳可編程選擇：10V、7.5V、5V 和 2.5V。通過添加外部電阻器可以獲得高于、低于或介于四個標準輸出之間的其他輸出電壓。輸入電壓可在 4.5V 至 30V 之間變化

說明

Typical Application for AD584 pin programmable precision Voltage Reference for NPN Output Current Booster. The AD584 is an 8-terminal precision voltage reference offering pin programmable selection of four popular output voltages: 10V, 7.5V, 5V and 2.5V. Other output voltages, above, below, or between the four standard outputs, are available by the addition of external resistors. The input voltage can vary between 4.5V and 30V

主要特色

Reference Voltage

2.5|5|7.5|10 V

相關文檔

ad584

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
AD584JNZ	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin PDIP N Tube	點擊下載
AD584TH	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99 Tube	點擊下載
AD584KNZ	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin PDIP N Tube	點擊下載
AD584TCHIPS	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA Die Tray	點擊下載
AD584R000C	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10-Pin Die	點擊下載
AD584TH/883B	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99 Tube	點擊下載
AD584SH/883B	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99 Tube	點擊下載
AD584JH	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99 Tube	點擊下載
AD584THQMLR:93	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 8-Pin CAN	點擊下載
AD584THQMLV:35	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99	點擊下載
AD584THQMLR:35	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 8-Pin CAN	點擊下載
AD584THQM LV:93	Voltage References	V-Ref Programmable 2.5V/5V/7.5V/10V 10mA 8-Pin TO-99	點擊下載
