EVAL-ADN469xEHDEBZ，用于 ADN4691E 半雙工 M-LVDS 收發器的高速評估板

使用 Analog Devices 的 ADN4691E 的參考設計

設計簡介

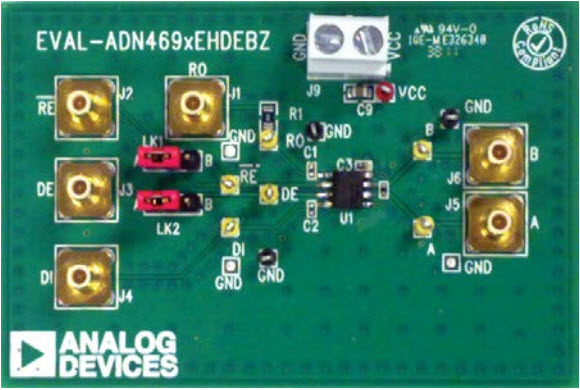

EVAL-ADN469xEHDEBZ 高速評估板可快速輕松地評估 ADN4691E 半雙工 M-LVDS 收發器。該評估板允許執行所有輸入和輸出功能，而無需外部組件。螺絲接線端子提供方便的電源和接地連接，并帶有用于高速邏輯和 M-LVDS 總線信號的 SMB 插孔連接器。該評估板具有適用于 ADN469xE 系列半雙工 M-LVDS 收發器的 8 引腳 SOIC 封裝

說明

EVAL-ADN469xEHDEBZ, High Speed Evaluation Board allows quick and easy evaluation of the ADN4691E half-duplex M-LVDS transceiver. The evaluation board allows all of the input and output functions to be exercised without the need for external components. Screw terminal blocks provide convenient connections for power and ground, with SMB jack connectors for high speed logic and M-LVDS bus signals. The evaluation board has an 8-lead SOIC footprint for a half duplex M-LVDS transceiver from the ADN469xE family

相關文檔

ug-390

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADN4691EBRZ-RL7	LVDS	LVDS Transceiver 200Mbps 0.65V 8-Pin SOIC N T/R	點擊下載
ADN4691EBRZ	LVDS	LVDS Transceiver 200Mbps 0.65V 8-Pin SOIC N Tube	點擊下載
