ADP7156CP-3.3EVALZ，用于評估 ADP7156 1.2A 超低噪聲、固定輸出、RF 線性穩壓器的評估板

使用 Analog Devices 的 ADP7156ACPZ-3.3-R7 的參考設計

設計簡介

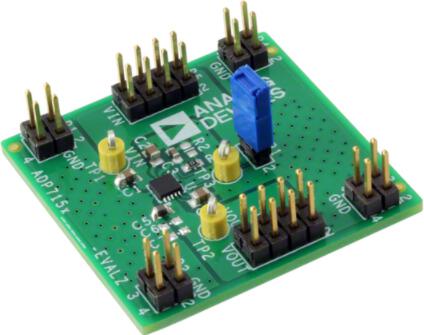

ADP7156CP-3.3EVALZ 評估板演示了采用 10 引腳 LFCSP 封裝的 ADP7156 超低噪聲、1.2 A、固定輸出射頻 (RF) 線性穩壓器的操作和功能。僅使用單個電壓源、負載電阻以及電壓表或電流表即可演示簡單的器件測量，例如線路和負載調節、壓差和接地電流

ADP7156CP-3.3EVALZ, Evaluation Board demonstrates the operation and functionality of the ADP7156 ultralow noise, 1.2 A, fixed output, radio frequency (RF) linear regulator in a 10-lead LFCSP package. Simple device measurements such as line and load regulation, dropout voltage, and ground current, can be demonstrated using only a single voltage supply, load resistors, and a voltmeter or an ammeter

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADP7156ACPZ-3.3-R7	Linear Regulators	LDO Regulator Pos 3.3V 1.2A 10-Pin LFCSP EP T/R	點擊下載
