ADP2165-EVALZ，用于評估 ADP2165 降壓穩壓器的評估板

使用 Analog Devices 的 ADP2165ACPZ 的參考設計

設計簡介

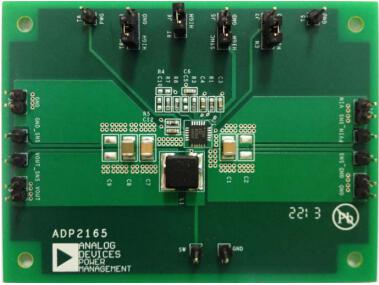

ADP2165-EVALZ，ADP2165 評估板是一款采用緊湊型 4 mm × 4 mm LFCSP_WQ 封裝的同步降壓 DC-DC 穩壓器。該穩壓器的輸入電壓為 2.7 至 5.5V，需要最少的外部組件來提供具有集成高側 FET 和同步整流 FET 的高效率解決方案。 ADP2165 評估板 (ADP2165-EVALZ) 提供了一種評估器件的簡單方法

說明

ADP2165-EVALZ, Evaluation Board for ADP2165 is a synchronous step-down dc-to-dc regulator in a compact 4 mm × 4 mm LFCSP_WQ package. The regulator runs from input voltages of 2.7 to 5.5 V and requires minimal external components to provide a high efficiency solution with an integrated high-side FET and a synchronous rectified FET. The ADP2165 evaluation board (ADP2165-EVALZ) provides an easy way to evaluate the device

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 5.5 V
Output Voltage

0.6 to 0.9 V
Topology

Buck
