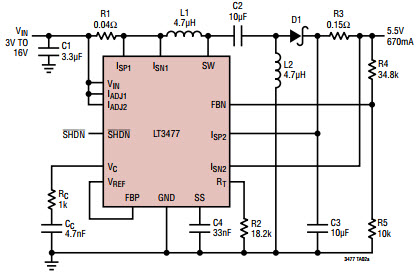

具有短路保護功能的 LT3477EUF 5.5V SEPIC 轉換器的典型應用電路

使用 Analog Devices 的 LT3477EUF 的參考設計

設計簡介

具有短路保護功能的 LT3477EUF 5.5V SEPIC 轉換器的典型應用電路。 LT3477 是一款電流模式 3A DC/DC 升壓轉換器，具有雙軌至軌電流檢測放大器和一個內部 3A、42V 開關。它結合了傳統的電壓反饋環路和兩個獨特的電流反饋環路，可作為恒流、恒壓源運行

Typical Application Circuit for LT3477EUF 5.5V SEPIC Converter With Short-Circuit Protection. The LT3477 is a current mode, 3A DC/DC step-up converter with dual rail-to-rail current sense amplifiers and an internal 3A, 42V switch. It combines a traditional voltage feedback loop and two unique current feedback loops to operate as a constant-current, constant-voltage source

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3477EUF	LED Drivers	LED Driver 4 Segment 7500uA Supply Current 20-Pin QFN EP	點擊下載
