AD8362-EVAL，基于 AD8362 的評估板，50 Hz 至 3.8 GHz TruPwr 檢測器

使用 Analog Devices 的 AD8362 的參考設計

設計簡介

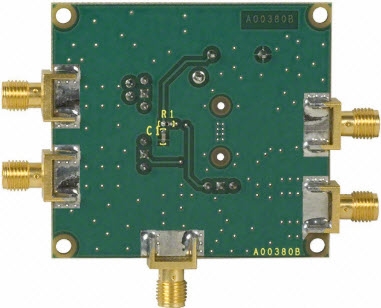

AD8362-EVAL 評估板是一款完全填充的 4 層、基于 FR4 的 AD8362。正常運行時，需要 5 V/50 mA 電源。 5V 電源應連接到標記為 VPOS 和 AGND 的引腳。 RF 輸入信號施加到標記為 RFIN 的 SMA 連接器，輸出電壓可在標記為 VOUT 的 SMA 連接器上獲得

說明

AD8362-EVAL, Evaluation Board is a fully populated, 4-layer, FR4-based for the AD8362. For normal operation, it requires a 5 V/50 mA power supply. The 5V power supply should be connected to the pins labeled VPOS and AGND. The RF input signal is applied to the SMA connector labeled RFIN and the output voltage is available on the SMA connector labeled VOUT

主要特色

Operating Frequency

0.00005 to 3800 MHz

參考設計下載

AD8362 - Gerber Files

相關文檔

609195956ad8362eb_0
