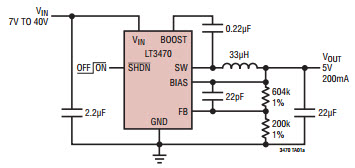

具有集成升壓和捕捉二極管的 LT3470ETS8 微功率降壓穩壓器的典型應用電路

使用 Analog Devices 的 LT3470ETS8 的參考設計

設計簡介

具有集成升壓和鉗位二極管的 LT3470ETS8 微功耗降壓穩壓器的典型應用電路。 LT3470 是一款微功耗降壓 DC/DC 轉換器，將 300mA 電源開關、續流二極管和升壓二極管集成到薄型 3mm × 2mm DD 和 ThinSOT 封裝中。 LT3470 將突發模式和連續工作相結合，允許使用微型電感器和電容器，同時為高達 200mA 的負載提供低紋波輸出

說明

Typical Application Circuit for LT3470ETS8 Micropower Buck Regulator with Integrated Boost and Catch Diodes. The LT3470 is a micropower step-down DC/DC converter that integrates a 300mA power switch, catch diode and boost diode into low profile 3mm × 2mm DD and ThinSOT packages. The LT3470 combines Burst Mode and continuous operation to allow the use of tiny inductor and capacitors while providing a low ripple output to loads of up to 200mA

主要特色

Conversion Type

DC to DC
Input Voltage

7 to 40 V
Output Voltage

5 V
Output Current

0.2 A
Topology

Buck

相關文檔

3470fd

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3470ETS8	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4V to 40V Step Down Single-Out 1.25V to 16V 0.2A Automotive 8-Pin TSOT-23	點擊下載
