EV-ADF4360-2EB1Z，用于 ADF4360-2 集成 PLL 和 VCO 頻率合成器的評估板

使用 Analog Devices 的 ADF4360-2BCPZ 的參考設計

設計簡介

EV-ADF4360-2EB1Z 評估板旨在允許用戶評估由集成 PLL 和 VCO 組成的 ADF4360-2 頻率合成器的性能。它包含 ADF4360-2BCPZ、USB 連接器和用于射頻輸出的 SMA 連接器。未安裝的 SMA 封裝可用于電源、芯片使能 (CE) 和外部參考輸入。該評估板還包含環路濾波器來完成 PLL?？梢愿鶕脩舻?PLL 要求進行必要的修改。該板附帶一條 USB 電纜，可通過 PC 進行軟件編程

說明

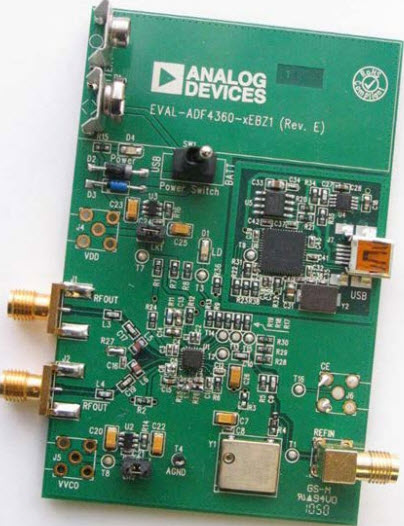

EV-ADF4360-2EB1Z, Evaluation Board is designed to allow the user to evaluate the performance of the ADF4360-2 frequency synthesizer consisting of an integrated PLL and VCO. It contains the ADF4360-2BCPZ, a USB connector, and SMA connectors for the RF outputs. Unpopulated SMA footprints are available for the power supplies, the chip enable (CE), and the external reference input. The evaluation board also contains the loop filter to complete the PLL. It can be modified as necessary for the PLL requirements of the user. A USB cable is included with the board to allow software programmability from a PC

主要特色

Output Frequency

1850 to 2170 MHz

參考設計下載

相關文檔

ug-097

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
24LC64-I/SN	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
24LC64-I/SNG	EEPROM	EEPROM Serial-2Wire 64K-bit 8K x 8 3.3V/5V 8-Pin SOIC N Tube	點擊下載
ADF4360-2BCPZ	Clock Generators and Synthesizers	Clock Generator 10MHz to 250MHz-IN 2170MHz-OUT 24-Pin LFCSP EP Tray	點擊下載
