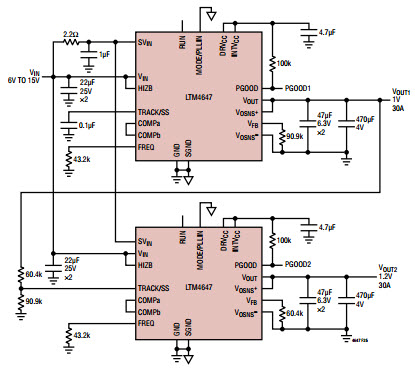

具有跟蹤功能的 LTM4647IY 6V 至 15V 輸入、1.0V 和 1.2V 輸出的典型應用電路

使用 Analog Devices 的 LTM4647IY 的參考設計

設計簡介

LTM4647IY 6V 至 15V 輸入、1.0V 和 1.2V 輸出（帶跟蹤）的典型應用電路。 LTM4647 是一款完整的 30A 輸出開關模式降壓 DC/DC 穩壓器。封裝中包括開關控制器、功率 FET、電感器和所有支持組件。 LTM4647 在 4.7V 至 15V 的輸入電壓范圍內工作，支持 0.6V 至 1.8V 的輸出電壓范圍（由單個外部電阻器設置）。僅需要少量輸入和輸出電容器

說明

Typical Application Circuit for LTM4647IY 6V to 15V Input, 1.0V and 1.2V Output with Tracking. The LTM4647 is a complete 30A output switching mode step-down DC/DC regulator. Included in the package are the switching controller, power FETs, inductor and all supporting components. Operating over an input voltage range of 4.7V to 15V, the LTM4647 supports an output voltage range of 0.6V to 1.8V, set by a single external resistor. Only a few input and output capacitors are needed

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 15 V
Output Voltage

1|1.2 V
Output Current

30 A
Topology

Buck

相關文檔

83587759197210256112

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4647IY	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.6V to 1.8V 30A 77-Pin BGA Tray	點擊下載
LTM4647IY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.6V to 1.8V 30A 77-Pin BGA Tray	點擊下載
