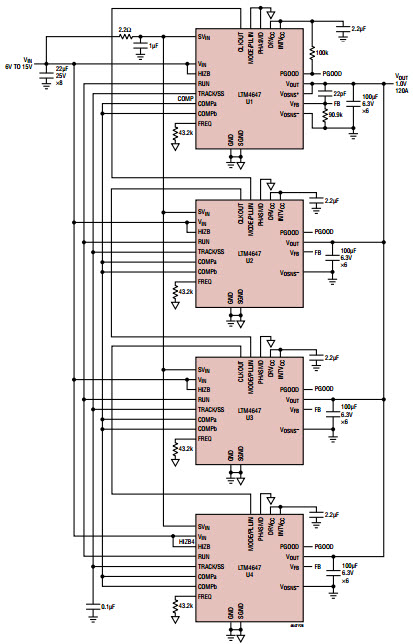

LTM4647EY 4 相 1V/120A 設計的典型應用電路

使用 Analog Devices 的 LTM4647EY 的參考設計

設計簡介

LTM4647EY 4 相 1V、120A 設計的典型應用電路。 LTM4647 是一款完整的 30A 輸出開關模式降壓 DC/DC 穩壓器。封裝中包括開關控制器、功率 FET、電感器和所有支持組件。 LTM4647 在 4.7V 至 15V 的輸入電壓范圍內工作，支持 0.6V 至 1.8V 的輸出電壓范圍（由單個外部電阻器設置）。僅需要少量輸入和輸出電容器

說明

Typical Application Circuit for LTM4647EY 4-Phase 1V at 120A Design. The LTM4647 is a complete 30A output switching mode step-down DC/DC regulator. Included in the package are the switching controller, power FETs, inductor and all supporting components. Operating over an input voltage range of 4.7V to 15V, the LTM4647 supports an output voltage range of 0.6V to 1.8V, set by a single external resistor. Only a few input and output capacitors are needed

主要特色

Conversion Type

DC to DC
Input Voltage

6 to 15 V
Output Voltage

1 V
Output Current

120 A
Topology

Buck
