LTC7130EY 5V/5A 降壓轉換器的典型應用電路

使用 Analog Devices 的 LTC7130EY 的參考設計

設計簡介

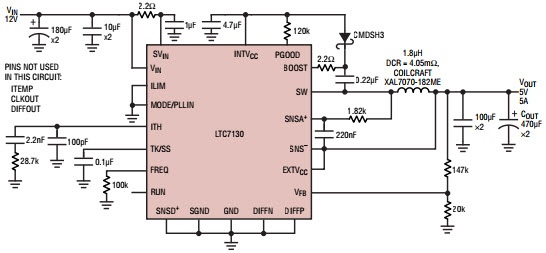

LTC7130EY 5V/5A 降壓轉換器的典型應用電路。 LTC7130 是一款電流模式同步降壓單片轉換器，可提供高達 20A 的連續負載電流。它采用獨特的架構，可增強電流檢測信號的信噪比，允許使用極低直流電阻功率電感器，以最大限度地提高高電流應用的效率

說明

Typical Application Circuit for LTC7130EY 5V/5A Step-Down Converter. The LTC7130 is a current mode synchronous step-down monolithic converter that can deliver up to 20A continuous load current. It employs a unique architecture which enhances the signal-to-noise ratio of the current sense signal, allowing the use of a very low DC resistance power inductor to maximize efficiency in high current applications

主要特色

Conversion Type

DC to DC
Input Voltage

12 V
Output Voltage

5 V
Output Current

5 A
Efficiency

95 %
Topology

Buck
