DC2785A-A，使用 LTM4668 微型四通道 1.2A 輸出降壓穩壓器的演示板

使用 Analog Devices 的 LTM4668EY#PBF 的參考設計

設計簡介

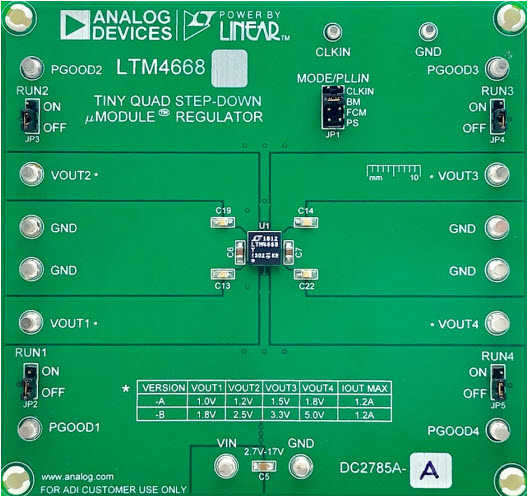

DC2785A-A 演示電路采用 LTM4668（一款四通道 1.2A 高效降壓穩壓器）。 DC2785A-A 的工作輸入電壓范圍為 2.7V 至 17V，可提供高達 1.5A 的輸出電流。輸出電壓可在 0.6V 至 1.8V 范圍內編程。 LTM4668 是一款完整的 DC/DC 負載點穩壓器，采用耐熱增強型 6.25mm x 6.25mm x 2.1mm BGA 封裝，僅需要少量輸入和輸出電容器

說明

DC2785A-A, Demonstration Circuit features the LTM4668, a Quad 1.2A high efficiency step-down regulator. The DC2785A-A has an operating input voltage range of 2.7V to 17V and can provide an output current of up to 1.5A. The output voltage can be programmed from 0.6V up to 1.8V. The LTM4668 is a complete DC/DC point of load regulator in a thermally enhanced 6.25mm x 6.25mm x 2.1mm BGA package requiring only a few input and output capacitors

主要特色

Conversion Type

DC to DC
Input Voltage

2.7 to 17 V
Output Voltage

1|1.2|1.5|1.8 V
Output Current

1.2 A
Efficiency

74 %
Topology

Buck

相關文檔

dc2785a-a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTM4668EY#PBF	DC to DC Converter and Switching Regulator Module	Module DC-DC 4-OUT 0.6V to 1.8V 1.2A/1.2A/1.2A/1.2A 49-Pin BGA Tray	點擊下載
