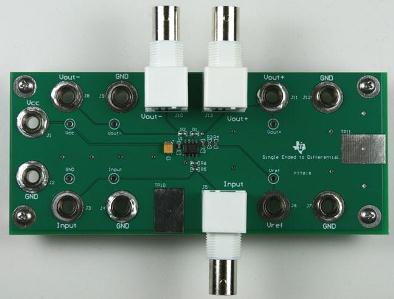

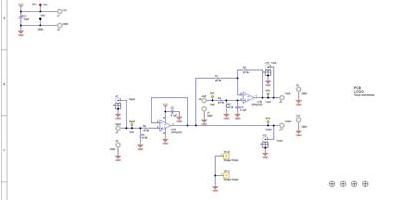

此 TI 精密驗證設計為特定差動輸出電路的單端輸入提供了原理、組件選擇、仿真、PCB 設計和測量細節，其中的差動輸出電路可將 +0.1V 至 +2.4V 的單端輸入轉換為 +2.7V 單電源上的 ± 2.3V 差動輸出。輸出范圍經特別限定以使其線性度最大化。此電路包括 2 個放大器。一個放大器充當緩沖器，創建電壓 Vout+。第二個放大器使輸入反向并增加基準電壓以產生 Vout-。Vout+ 和 Vout- 的范圍均為 0.1V 至 2.4V。電壓差 Vdiff 是 Vout+ 與 Vout- 之間的差值。這將使差動輸出電壓范圍 +2.3V。
解決方案框圖
