EVAL-ADUM6421AURNZ，評估板，用于評估具有集成 DC-DC 轉換器的 ADuM6420A/ADuM6421A/ADuM6422A 四通道隔離器

使用 Analog Devices 的 ADP7104ARDZ-5.0 的參考設計

設計簡介

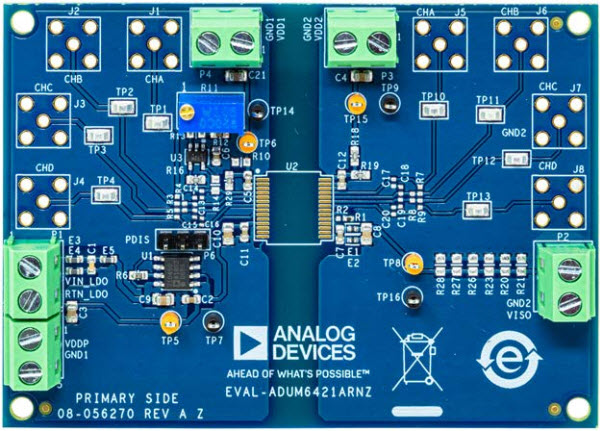

EVAL-ADUM6421AURNZ 評估板包括帶有集成隔離式 DC-DC 轉換器的 ADuM6421ABRNZ5 四通道數字隔離器。 EVAL-ADUM6421AURNZ 未填充隔離器位置，以支持 ADuM6420A、ADuM6421A 或 ADuM6422A 的評估。 ADuM6420A/ADuM6421A/ADuM6422A 器件集成了四個 iCoupler 開關鍵控 (OOK) 數字隔離通道和 iCoupler 芯片級 isoPower 變壓器技術。這種 iCoupler 變壓器技術可在需要高達 500 mW 隔離電源的應用中實現小型集成、增強型隔離信號和電源解決方案

說明

EVAL-ADUM6421AURNZ, Evaluation Board includes the ADuM6421ABRNZ5 quad-channel digital isolator with integrated, isolated dc-to-dc converter. The EVAL-ADUM6421AURNZ leaves the isolator position unpopulated to support evaluation of the ADuM6420A, ADuM6421A, or ADuM6422A. The ADuM6420A/ADuM6421A/ADuM6422A devices integrate four iCoupler on-off keying (OOK) digital isolation channels and iCoupler chip scale isoPower transformer technology. This iCoupler transformer technology enables a small form factor integrated, reinforced isolated signal and power solution, in applications requiring up to 500 mW of isolated power

相關文檔

eval-adum6421arnz-6421aurnz-ug-1708

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADUM6420ABRNZ5	Digital Isolators	Digital Isolator CMOS 4-CH 100Mbps 28-Pin SOIC W Tube	點擊下載
ADUM6421ABRNZ5	Digital Isolators	Digital Isolator CMOS 4-CH 100Mbps 28-Pin SOIC W Tube	點擊下載
LTC6900CS5#PBF	Silicon Oscillators	Silicon Oscillator - 0.001MHz to 20MHz CMOS 5-Pin TSOT-23 T/R	點擊下載
ADUM6422ABRNZ5	Digital Isolators	Digital Isolator CMOS 4-CH 100Mbps 28-Pin SOIC W Tube	點擊下載
ADP7104ARDZ-5.0-R7	Linear Regulators	LDO Regulator Pos 5V 0.5A 8-Pin SOIC N EP T/R	點擊下載
