LTC2378-16、16 位、1Msps、低功耗 SAR ADC 的典型應用電路

使用 Analog Devices 的 LTC2378IMS 的參考設計

設計簡介

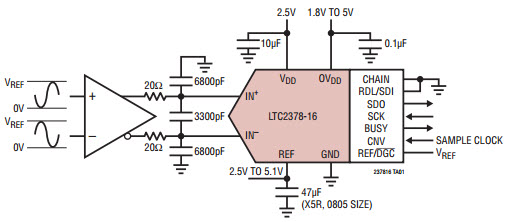

LTC2378-16、16 位、1Msps、低功耗 SAR ADC 的典型應用電路，具有 97dB SNR。 LTC2378-16 是一款低噪聲、低功耗、高速 16 位逐次逼近寄存器 (SAR) ADC。 LTC2378-16 采用 2.5V 電源供電，具有 VREF 全差分輸入范圍，VREF 范圍為 2.5V 至 5.1V

說明

Typical Application Circuit for LTC2378-16, 16-Bit, 1-Msps, Low Power SAR ADC with 97dB SNR. The LTC2378-16 is a low noise, low power, high speed 16-bit successive approximation register (SAR) ADC. Operating from a 2.5V supply, the LTC2378-16 has a VREF fully differential input range with VREF ranging from 2.5V to 5.1V

主要特色

ADC Resolution

16 Bit
ADC Sampling Rate

1M SPS
Number of Channels

1CH
