EVAL-AD5317RDBZ，用于 AD5317R 10 位、四通道、電壓輸出 DAC 的評估板

使用 Analog Devices 的 AD5317BRUZ 的參考設計

設計簡介

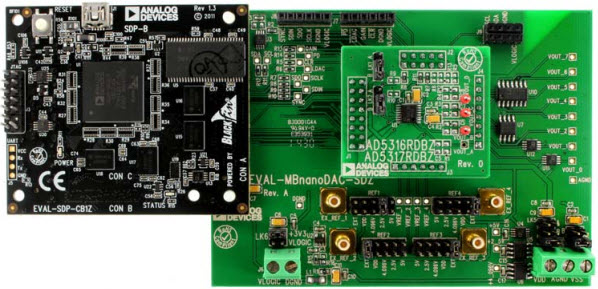

EVAL-AD5317RDBZ，AD5317R 四通道電壓輸出數模轉換器 (DAC) 評估板。該評估板旨在幫助用戶快速構建新的 AD5317R 電路原型并縮短設計時間。 AD5317R 采用 2.7 至 5.5 V 單電源供電。評估板通過 SDP-B 板連接到 PC 的 USB 端口

說明

EVAL-AD5317RDBZ, Evaluation Board for the AD5317R quad-channel, voltage output, digital-to-analog converter (DAC). The evaluation board is designed to help users quickly prototype new AD5317R circuits and reduce design time. The AD5317R operates from a single 2.7 to 5.5 V supply. The evaluation board interfaces to the USB port of a PC via the SDP-B board

主要特色

DAC Resolution

10 Bit
Number of Channels

4CH

參考設計下載

AD5317R Evaluation Software

相關文檔

186eval-ad5317rdbz-ug-970

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ADR431BRZ	Voltage References	V-Ref Precision 2.5V 30mA 8-Pin SOIC N Tube	點擊下載
AD8608ARUZ	Op Amps	Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin TSSOP Tube	點擊下載
ADP121-AUJZ33R7	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 5-Pin TSOT T/R	點擊下載
AD8608ARUZ-REEL	Op Amps	Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin TSSOP T/R	點擊下載
REF198ESZ	Voltage References	V-Ref Precision 4.096V 30mA 8-Pin SOIC N Tube	點擊下載
AD8616ARZ	Op Amps	Op Amp Dual Precision Amplifier R-R I/O 5V 8-Pin SOIC N Tube	點擊下載
AD8655ARMZ	Op Amps	Op Amp Single Low Noise Amplifier R-R I/O 5.5V Automotive 8-Pin MSOP Tube	點擊下載
AD8608ARZ	Op Amps	Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin SOIC N Tube	點擊下載
AD8608ARZ-REEL7	Op Amps	Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin SOIC N T/R	點擊下載
AD8608ARZ-REEL	Op Amps	Op Amp Quad Low Noise Amplifier R-R I/O 5.5V 14-Pin SOIC N T/R	點擊下載
ADR445ARMZ	Voltage References	V-Ref Precision 5V 10mA 8-Pin MSOP Tube	點擊下載
AD5317BRUZ	Digital to Analog Converters - DACs	DAC 4-CH Resistor-String 10-bit 16-Pin TSSOP Tube	點擊下載
