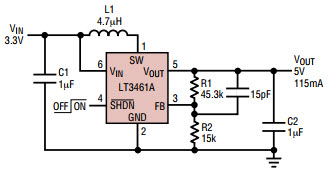

LT3461AES6 3.3V 至 5V 升壓轉換器的典型應用電路

使用 Analog Devices 的 LT3461AES6 的參考設計

設計簡介

LT3461AES6 3.3V 至 5V 升壓轉換器的典型應用電路。 LT3461A 是一款通用固定頻率電流模式升壓 DC/DC 轉換器。這兩款器件均采用集成肖特基和低 VCESAT 開關，可實現較小的轉換器占地面積和較低的部件成本。 LT3461A 的開關頻率為 3MHz。這些高開關頻率使得能夠使用微型、低成本和低高度的電容器和電感器。恒定的開關頻率可產生易于過濾的可預測輸出噪聲，并且基于電感器的拓撲可確保輸入不受電荷泵解決方案通常存在的開關噪聲的影響

說明

Typical Application Circuit for LT3461AES6 3.3V to 5V Step-Up Converter. The LT3461A is a general purpose fixed frequency current mode step-up DC/DC converter. Both devices feature an integrated Schottky and a low VCESAT switch allowing a small converter footprint and lower parts cost. The LT3461A switches at 3MHz. These high switching frequencies enable the use of tiny, low cost and low height capacitors and inductors. The constant switching frequency results in predictable output noise that is easy to filter, and the inductor based topology ensures an input free from switching noise typically present with charge pump solutions

主要特色

Conversion Type

DC to DC
Input Voltage

3.3 V
Output Voltage

5 V
Output Current

0.115 A
Topology

Boost

相關文檔

575downloaddocument

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LT3461AES6	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 16V Step Up Single-Out 38V 0.6A Automotive 6-Pin TSOT-23	點擊下載
