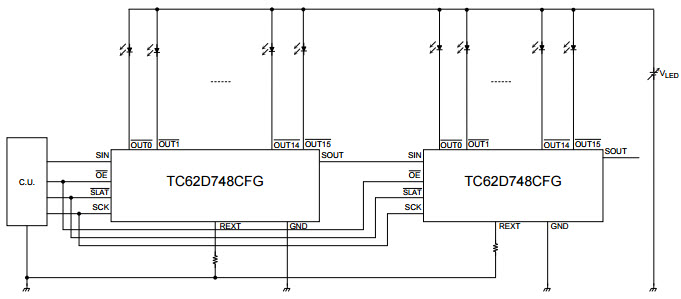

用于 LED 靜態照明的 TC62D748CFG 16 路輸出恒流 LED 驅動器（輸出開關標準速度版本）的典型應用

使用 Toshiba 的 TC62D748CFG 的參考設計

設計簡介

TC62D748CFG 16 路輸出恒流 LED 驅動器（輸出開關標準速度版本）用于 LED 靜態照明的典型應用。 TC62D748 是一款適用于 LED 和 LED 顯示屏照明應用的恒流驅動器。 16 個輸出中每個輸出的輸出電流均可通過單個外部電阻器進行編程。 TC62D748包含一個16通道移位寄存器、一個16通道鎖存器、一個16通道與門和一個16通道恒流輸出。 TC62D748 采用 CMOS 工藝制造，可實現高速數據傳輸。它采用 3.3 或 5V 電源供電

說明

Typical Application for TC62D748CFG 16-Output Constant Current LED Driver (Output switching standard-speed version) for Static Lighting of LEDs. The TC62D748 is a constant-current driver for LED and LED display lighting applications. The output current from each of the 16 outputs is programmable via a single external resistor. The TC62D748 contains a 16-channel shift register, a 16-channel latch, a 16-channel AND gate and a 16-channel constant-current output. Fabricated with a CMOS process, the TC62D748 allows high-speed data transfer. It operates with 3.3 or 5V power supply
