TA7805AS 1A、3端正電壓穩壓器的典型應用

使用 Toshiba 的 TA7805AS 的參考設計

設計簡介

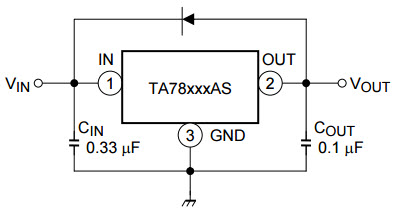

TA7805AS 1A、3 端子正電壓調節器的典型應用。 TA78xxxAS 系列由固定正輸出穩壓器 IC 組成，能夠提供高達 1A 的電流

說明

Typical Application for TA7805AS 1A, 3-Terminal Positive Voltage Regulator. The TA78xxxAS series consists of fixed-positive-output voltage regulator ICs capable of sourcing current of up to 1A

主要特色

Conversion Type

DC to DC
Topology

LDO
