用于三相電機驅動的 1500W、440V 交流轉直流單輸出電源

使用 STMicroelectronics 的 L4981A 的參考設計

設計簡介

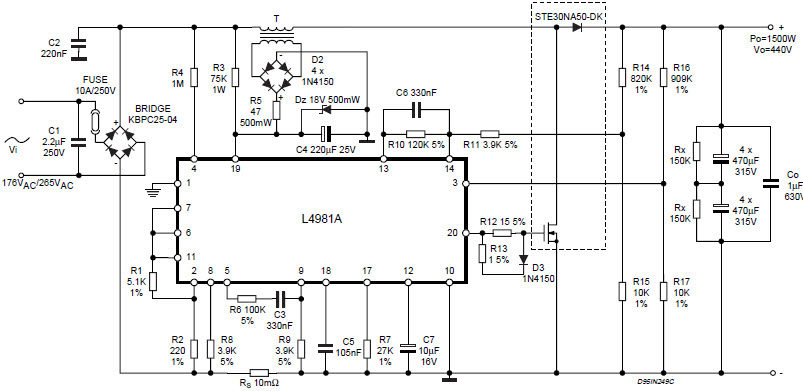

用于三相電機驅動的 1500W-440V 功率因數校正器預調節器，工作開關頻率為 60kHz

說明

1500W-440V Power Factor Corrector Pre-regulator for 3-Phase Motor Drive Operating at Switching Frequency of 60kHz

主要特色

Conversion Type

AC to DC
Input Voltage

176 to 265 (AC) V
Output Voltage

440 V
Output Power

1500 W
Efficiency

96.4 %
Topology

Boost- PFC

相關文檔

cd00003942
