160W、35V 交流轉直流單路輸出電源

使用 STMicroelectronics 的 L5991 的參考設計

設計簡介

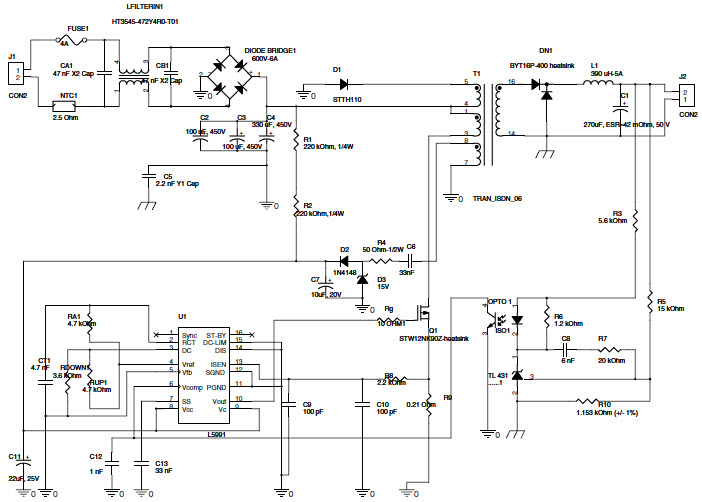

使用 L5991 高頻電流模式 PWM 控制器的 160W 隔離式正激轉換器

說明

160W, Isolated, forward Converter Using L5991, High Frequency Current Mode PWM Controller

主要特色

Conversion Type

AC to DC
Input Voltage

88 to 290 (AC) V
Output Voltage

35 V
Output Current

0.45 to 4.5 A
Output Power

160 W
Efficiency

80 %
Topology

Forward

參考設計下載

相關文檔

367cd00170559

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431IZ	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431AIDT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SO N T/R	點擊下載
TL431ACL3T	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin SOT-23 T/R	點擊下載
TL431ACL5T	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 5-Pin SOT-23 T/R	點擊下載
TL431ACZT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431AIZT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431IZT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431CL3T	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin SOT-23 T/R	點擊下載
TL431AICT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 6-Pin SOT-323 T/R	點擊下載
TL431AIZ	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431ACZ	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431CDT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SO N T/R	點擊下載
