STEVAL-ILL066V1，使用 STLUX385A MCU 的 100W LED 路燈評估板

使用 STMicroelectronics 的 STLUX385A 的參考設計

設計簡介

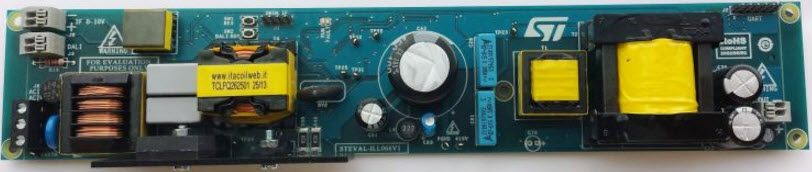

STEVAL-ILL066V1，使用 STLUX385A MCU 的 100W LED 街道照明評估板。 STEVAL-ILL066V1 評估板是一個完整的可配置解決方案，可使用 STLUX385A 數字控制器有效控制單個可調光高亮度 LED 燈串。 LED 在所有調光階段的效率都很高，STEVAL-ILL066V1 在滿負載期間可實現 92% 的效率，同時在空閑期間保持 < 200 mW 的低功耗。 STLUX385A 器件處理初級側調節電源轉換級以及所有支持的通信鏈路。通過將 LED 電流控制到非常低的水平，可以調暗 LED 亮度

說明

STEVAL-ILL066V1, 100W LED Street Lighting Evaluation Board using STLUX385A MCU. The STEVAL-ILL066V1 evaluation board is a complete and configurable solution that efficiently controls a single dimmable high brightness LED string using the STLUX385A digital controller. The LED efficiency is high during all stages of dimming and the STEVAL-ILL066V1 can achieve a 92% efficiency during full load while maintaining a low < 200 mW power consumption during idle periods. The STLUX385A device handles a primary side regulated power conversion stage as well as all the supported communication links. The LED brightness can be dimmed by controlling the LED current down to a very low level

主要特色

Input Voltage

90 to 265 (AC) V
Output Voltage

100|200 V
Output Current

0.5@200V|1@100V A
Output Power

100 W
Number of Derived Elements

1

參考設計下載

相關文檔

dm00130840

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
L6388ED	Gate and Power Drivers	Driver 2-OUT High and Low Side Half Brdg 8-Pin SO N Tube	點擊下載
TS3021ICT	Comparators	Comparator Single R-R I/P 5V 5-Pin SC-70 T/R	點擊下載
LK112M33TR	Linear Regulators	LDO Regulator Pos 3.3V 0.15A 5-Pin SOT-23 T/R	點擊下載
L6398D	Gate and Power Drivers	Driver 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin SO N Tube	點擊下載
VIPER06XS	AC to DC Switching Converters	AC to DC Switching Converter Off-Line Switcher 33kHz Tube 10-Pin SSO	點擊下載
LD2980CM50TR	Linear Regulators	LDO Regulator Pos 5V 0.05A 5-Pin SOT-23 T/R	點擊下載
PM8841D	Gate and Power Drivers	Driver 1-OUT Low Side Inv/Non-Inv 5-Pin SOT-23 T/R	點擊下載
STLUX385A	Lighting Drivers and Controller ICs	Lighting Controller IC 4.8kHz 38-Pin TSSOP Tube	點擊下載
