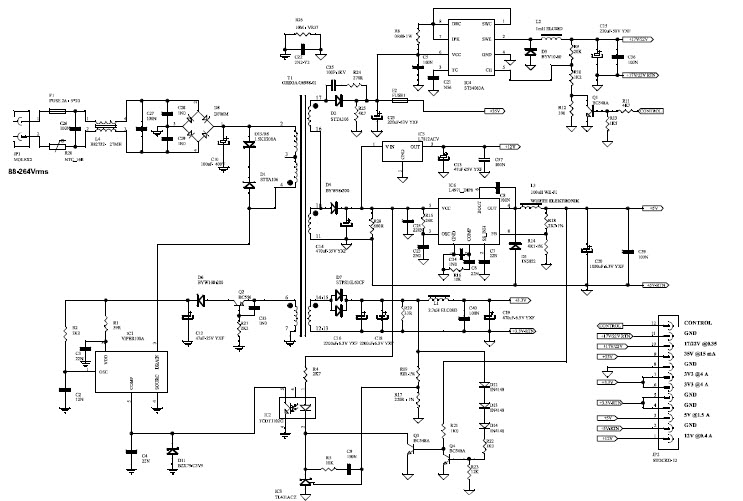

35W, 3.3, 5, 12, 22, 35V AC轉DC多輸出機頂盒電源

使用 STMicroelectronics 的 VIPER100A 的參考設計

設計簡介

35W 開關模式電源專用于機頂盒應用。該板接受全范圍輸入電壓（90 至 265Vrms）并提供 5 個輸出

說明

35W Switch Mode Power Supply dedicated to Set-Top Box application. The board accepts full range input voltage (90 to 265Vrms) and delivers 5 outputs

主要特色

Conversion Type

AC to DC
Input Voltage

90 to 264 (AC) V
Output Voltage

3.3|5|12|22|35 V
Output Current

0.015@35V|0.35@22V|0.4@12V|1.5@5V|4@3.3V A
Output Power

35 W
Efficiency

73.51 %
Topology

Flyback

參考設計下載

1N5822 PSPICE

相關文檔

347072055055181cd000043

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431ACZT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431ACZ-AP	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
L7812ACV-DG	Linear Regulators	Standard Regulator Pos 12V 1.5A 3-Pin(3+Tab) TO-220AB Tube	點擊下載
TL431ACZ	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
L7812ACV	Linear Regulators	Standard Regulator Pos 12V 1.5A 3-Pin(3+Tab) TO-220AB Tube	點擊下載
L4971D013TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 1.5A 16-Pin SO W T/R	點擊下載
L4971D	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 1.5A 16-Pin SO W Tube	點擊下載
