6W、12V 交流轉直流單路輸出電源

使用 STMicroelectronics 的 TL431 的參考設計


設計簡介
AN1734是一款離線寬范圍VIPer12A單輸出通用電源。 VIPer12A 的內部振蕩器設置 60kHz 的開關頻率。通過控制反饋配置中流入光耦合器的電流來進行二次調節。輸出設置為12V、0.5A，使總輸出功率為6W

說明

  • AN1734 is an off-line wide range VIPer12A single output general-purpose power supply. The internal oscillator of VIPer12A sets the switching frequency of 60kHz.It is set up for secondary regulation by controlling the current flowing into an optocoupler in the feedback configuration. The output is set for 12V at 0.5A, making the total output power of 6W

主要特色

  • Conversion Type
    AC to DC
  • Input Voltage
    85 to 264 (AC) V
  • Output Voltage
    12 V
  • Output Current
    0.5 A
  • Output Power
    6 W
  • Efficiency
    75 %
  • Topology
    Flyback

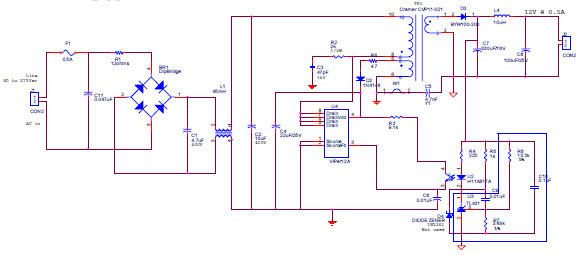

參考設計圖片
×
