STEVAL-POEL45W1，具有藍牙低功耗 (BLE) 控制功能的以太網供電 (PoE) 供電 45W LED 驅動器參考設計

使用 STMicroelectronics 的 PM8805TR 的參考設計

設計簡介

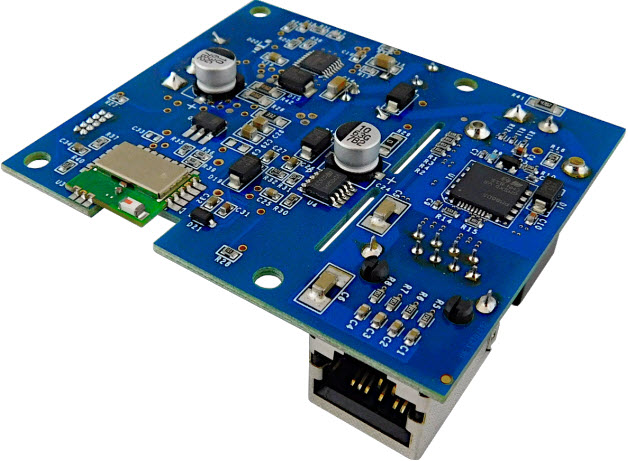

STEVAL-POEL45W1 是以太網供電 (PoE) 供電的 LED 驅動器參考設計，可提供 45W 的功率輸出，并將 LED 調暗至最大亮度的 1%，且不會出現任何閃爍。該解決方案支持使用 PoE Lighting Android 應用程序（可在 Google Play 上獲取）通過藍牙進行遠程調光控制。您可以使用此參考設計通過基于 IP 的受電設備 (PD) 開發完整的室內網絡供電照明解決方案，無需額外的交流電源基礎設施，并擴展功能以包括通過現有 LAN 網絡進行遠程數據管理

說明

STEVAL-POEL45W1, Power over Ethernet (PoE) powered LED driver reference design delivers a power output of 45W and dims LEDs down to 1% of the maximum brightness without any flicker. The solution supports remote dimming control via Bluetooth with the PoE Lighting Android application (available on Google Play). You can use this reference design to develop complete indoor network-powered lighting solutions with IP-based Powered Devices (PDs), without additional AC power infrastructure, and extend the functionality to include remote data management via existing LAN networks

主要特色

Input Voltage

37 to 57 V
Output Voltage

3.3 V
Output Current

1.4 A
Output Power

45 W
Number of Derived Elements

6 to 11

參考設計下載

相關文檔

steval-poel45w1

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LED6000PHR	LED Drivers	LED Driver 3400uA Supply Current 16-Pin HTSSOP EP Tube	點擊下載
SPBTLE-1S	Bluetooth	Bluetooth v4.2 (BLE) SMART SOC IoT 3.3V 23-Pin Tray	點擊下載
VIPER012XSTR	AC to DC Switching Converters	AC to DC Switching Converter Boost/Buck/Flyback/Off-Line Switcher 4.25V 33kHz T/R 10-Pin SSOP	點擊下載
PM8805TR	Power Over Ethernet - PoE Controllers	Power Over Ethernet PD Controller 43-Pin VFQFPN EP	點擊下載
