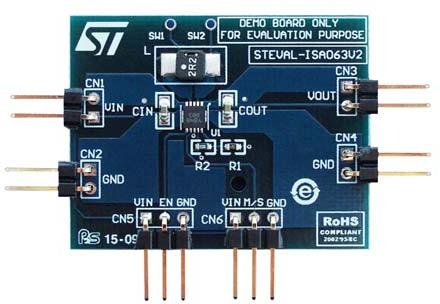

STEVAL-ISA063V2，STBB1-APUR 1A 高效降壓-升壓 DC-DC 轉換器的演示板

使用 STMicroelectronics 的 STBB1-APUR 的參考設計

設計簡介

STEVAL-ISA063V2，使用 STBB1-APUR、1A、高效降壓-升壓 DC-DC 轉換器的演示板。該器件具有固定頻率，能夠提供 1.2V 至 5.5V 的輸出電壓和 2V 至 5.5V 的輸入電壓。 STBB1-APUR 可以在高于、等于或低于輸出電壓的輸入電壓下工作，使該產品適用于單節鋰離子 (Li-Ion)、多節堿性電池或 NiMH 應用，其中輸出電壓在電池電壓范圍

說明

STEVAL-ISA063V2, Demonstration Board using STBB1-APUR, 1A, high efficiency buck-boost DC-DC converter. The device is fixed frequency and capable of providing output voltages ranging from 1.2V to 5.5V and input voltages from 2V to 5.5V. The STBB1-APUR can operate with input voltages higher than, equal to or lower than the output voltage, rendering the product suitable for single lithium-ion (Li-Ion), multi-cell alkaline or NiMH applications where the output voltage is within the battery voltage range

主要特色

Conversion Type

DC to DC
Input Voltage

2 to 5.5 V
Output Voltage

1.2 to 5.5 V
Output Current

1 A
Efficiency

94 %
Topology

Buck Boost

參考設計下載

Gerber Files

相關文檔

34262627446805960dm00045094

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
STBB1-APUR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2V to 5.5V Synchronous Step Down/Synchronous Step Up Single-Out 1.5V to 5.5V 1A 10-Pin DFN EP T/R	點擊下載
