EVALSTPM32，帶有基于 STPM32 的并聯電流傳感器的單相電能計量評估板

使用 STMicroelectronics 的 STPM32 的參考設計

設計簡介

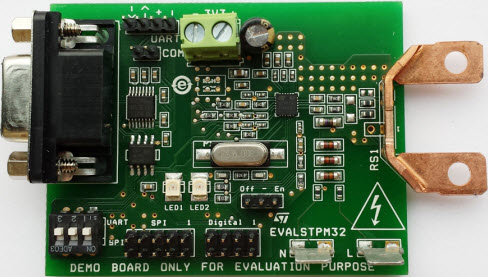

EVALSTPM32，帶有基于 STPM32 的分流電流傳感器的單相電能計量評估板。 STPM32 電能計量評估板是一款 0.2 級單相電表，帶有分流電流傳感器，適用于 Vnom= 140 至 300 V(RMS)、Inom/Imax= 5/100 A(RMS)、flin= 50/ 的電力線系統。 60 Hz ± 10% 且 Tamb= -40 至 +85 攝氏度。測量的有功/無功功率可以從板上的兩個可編程 LED 輸出

說明

EVALSTPM32, Single-Phase Energy Metering Evaluation Board with shunt current sensor based on the STPM32. The STPM32 energy metering evaluation board is a class 0.2, single-phase meter with shunt current sensor for power line systems with Vnom= 140 to 300 V(RMS), Inom/Imax= 5/100 A(RMS), flin= 50/60 Hz ± 10% and Tamb= -40 to +85 degree Celsius. Measured active/reactive power can be output from two programmable LEDs on the board

參考設計下載

相關文檔

25dm00111794

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ST3232BDR	Bus Line Transceivers	Dual Transmitter/Receiver RS-232 16-Pin SO T/R	點擊下載
ST3232BTR Bus Line Transceiver	Bus Line Transceivers	Dual Transmitter/Receiver RS-232 16-Pin TSSOP T/R	點擊下載
SI8621EC-B-IS	Digital Isolators	Digital Isolator CMOS 2-CH 150Mbps 8-Pin SOIC N Tube	點擊下載
