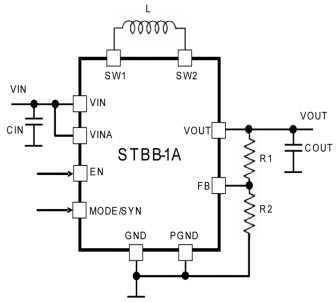

STBB1-APUR 1 A、高效單電感雙模降壓-升壓DC-DC轉換器的典型應用

使用 STMicroelectronics 的 STBB1-APUR 的參考設計

設計簡介

STBB1-AXX 的典型應用是固定頻率、高效、降壓-升壓 DC-DC 轉換器，能夠提供 1.2V 至 5.5V 的輸出電壓和 2.0V 至 5.5V 的輸入電壓。該器件可以在輸入電壓下工作電壓高于、等于或低于輸出電壓，使該產品適用于輸出電壓在電池電壓范圍內的單節鋰離子電池、多節堿性電池或鎳氫電池應用。集成的低 RDS(on) N 溝道和 P 溝道 MOSFET 開關有助于提高效率

說明

Typical Application for the STBB1-AXX is a fixed frequency, high efficiency, buck-boost DC-DC converter able to provide output voltages ranging from 1.2 V to 5.5 V and input voltages from 2.0 V to 5.5 V. The device can operate with input voltages higher than, equal to, or lower than the output voltage making the product suitable for single lithium-Ion, multicell alkaline or NiMH applications where the output voltage is within the battery voltage range. The integrated low-RDS(on) N-channel and P-channel MOSFET switches contribute to its high efficiency

主要特色

Conversion Type

DC to DC
Topology

Buck Boost

相關文檔

1550522698242175dm000

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
STBB1-APUR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2V to 5.5V Synchronous Step Down/Synchronous Step Up Single-Out 1.5V to 5.5V 1A 10-Pin DFN EP T/R	點擊下載
