200W、400V 交流轉直流單路輸出電源

使用 STMicroelectronics 的 L6563S 的參考設計

設計簡介

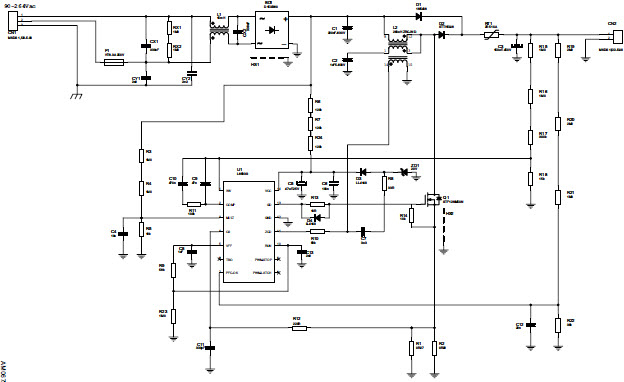

200W無紋波輸入電流PFC預調節器，采用L6563S，基于改進的升壓拓?fù)洌谏龎?a href="http://www.nncyjs.com/zhuanti/mDyDSC" style="color: #4595e6;" target="_blank">電感和電容器上添加消除繞組，制成平滑變壓器，以最大限度地減少輸入紋波

說明

A 200W ripple-free input current PFC pre-regulator with the L6563S based on the boost topology modified by adding the cancellation winding to the boost inductor and a capacitor, to make a smoothing transformer to minimize the input ripple

主要特色

Conversion Type

AC to DC
Input Voltage

90 to 265 (AC) V
Output Voltage

400 V
Output Power

200 W
Efficiency

90 %
Topology

Boost- PFC

參考設計下載

相關文檔

cd00268621

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
L6563S	Power Factor Correction - PFC	Power Factor Correction Controller 0.09mA 14-Pin SOIC Tube	點擊下載
L6563STR	Power Factor Correction - PFC	CONTRLR 0.09mA 14-Pin SOIC T/R	點擊下載
