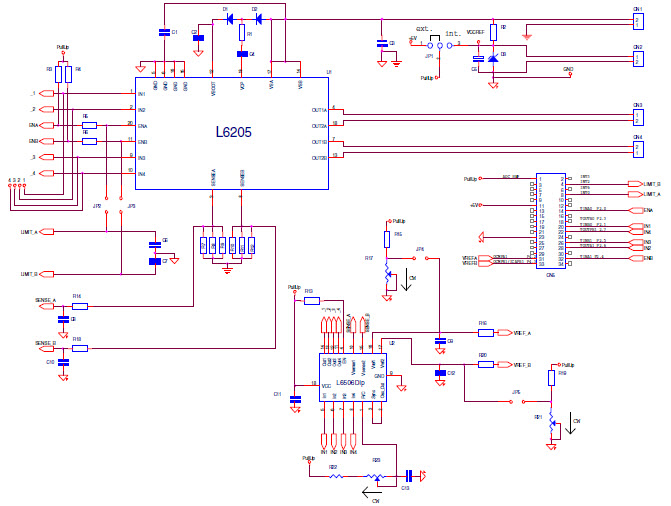

EVAL6205N，基于 L6205 DMOS 雙全橋驅動器的評估板

使用 STMicroelectronics 的 L6506 的參考設計

設計簡介

EVAL6205N，L6205 DMOS 雙全橋驅動器的評估板。它描述了 eMotion 套件的功能，并解釋了如何使用該套件執行直流和 BLDC 電機的通用速度控制。 eMotion 是一款運動控制套件，能夠同時管理多達 3 個電機（直流或 BLDC），可用作評估控制算法、電機和驅動器的起點

EVAL6205N, Evaluation Board for the L6205 DMOS Dual Full Bridge Driver. It describes the features of the eMotion Kit and explains how use the kit to perform generic speed control of DC and BLDC motors. eMotion is a motion control kit able to manage up to 3 motors (DC or BLDC) simultaneously, it can be used as starting point for the evaluation of control algorithms, motors and drivers

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
L6205N	Motion Motor Control	Full Bridge Motor Driver 48V 20-Pin Power PDIP Tube	點擊下載
L6205PD013TR	Motion Motor Control	Full Bridge Motor Driver 48V 20-Pin PowerSO T/R	點擊下載
L6205D	Motion Motor Control	Full Bridge Motor Driver 48V 20-Pin SO Tube	點擊下載
L6205D013TR	Motion Motor Control	Full Bridge Motor Driver 48V 20-Pin SO T/R	點擊下載
L6205PD	Motion Motor Control	Full Bridge Motor Driver 48V 20-Pin PowerSO Tube	點擊下載
L6506	Motion Motor Control	Motor Controller 18-Pin PDIP Tube	點擊下載
L6506D013TR	Motion Motor Control	Motor Controller 20-Pin SO T/R	點擊下載
L6506D	Motion Motor Control	Motor Controller 20-Pin SO Tube	點擊下載
