基于 PM6686 雙路降壓控制器的電源系統演示套件，具有可調電壓和可調 LDO

使用 STMicroelectronics 的 PM6686 的參考設計

設計簡介

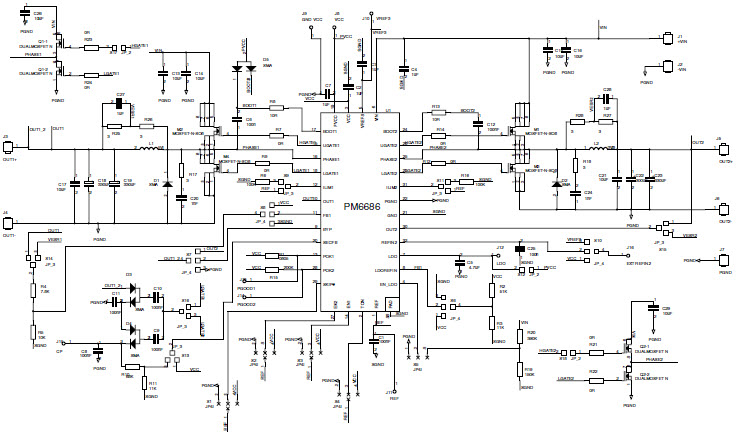

基于 PM6686 雙降壓控制器的電源系統演示套件，具有可調電壓和可調 LDO。 PM6686 是一款用于筆記本電源系統的雙路降壓控制器，具有可調輸出電壓、可調 LDO 和電荷泵電路，該演示套件代表了典型的應用電路。系統電源演示套件允許測試 PM6686 的所有功能，并提供兩個開關部分，在 8 V 至 28 V 輸入電池電壓下提供 5 V (OUT1) 和 3.3 V (OUT2) 輸出

說明

Power system demonstration kit based on the PM6686 dual step-down controller with adjustable voltages and adjustable LDO. The PM6686 is a dual step-down controller with adjustable output voltages, adjustable LDO and charge pump circuit for notebook power systems, and this demonstration kit represents a typical application circuit. The demonstration kit for system supply allows the testing of all the PM6686 functions and provides two switching sections, with 5 V (OUT1) and 3.3 V (OUT2) outputs from 8 V to 28 V input battery voltage

主要特色

Conversion Type

DC to DC
Input Voltage

5.5 to 28 V
Output Voltage

3.3|5 V
Output Current

8@3.3V|8@5V A
Efficiency

95 %
Topology

Buck

參考設計下載

相關文檔

15429

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
PM6686TR	Power Supply Controllers and Monitors	Controller 4.5V to 5.5V 32-Pin VFQFPN EP T/R	點擊下載
PM6686	Power Supply Controllers and Monitors	Controller 4.5V to 5.5V 32-Pin VFQFPN EP Tray	點擊下載
