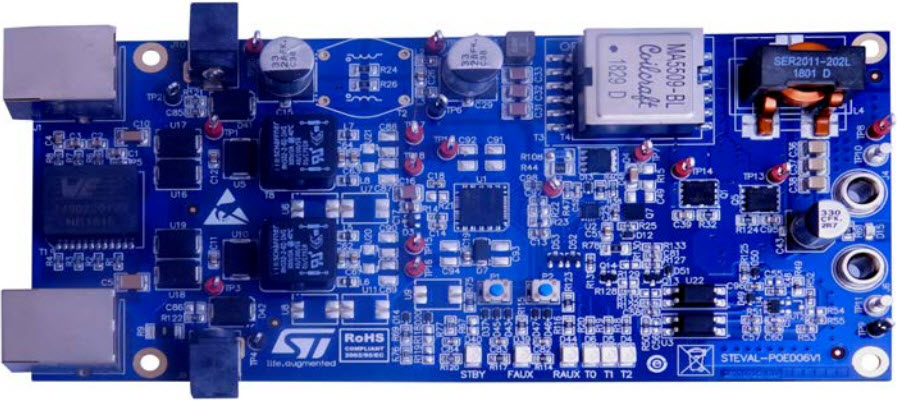

STEVAL-POE006V1、3.3V/20A 有源鉗位正向轉換器、以太網供電 (PoE) - 符合 IEEE 802.3bt 的參考設計

使用 STMicroelectronics 的 PM8805TR 的參考設計

設計簡介

STEVAL-POE006V1 參考設計代表了一款 3.3V、20A 轉換器解決方案，非常適合包括無線接入點在內的各種應用，配有 PoE-PD 接口和 DC-DC 有源鉗位正向轉換器。 PoE-PD 接口基于 PM8805 系統級封裝器件，具有兩個有源橋和一個符合 IEEE 802.3bt 的受電設備 (PD) 接口。它可用于所有中高功率 2P 和 4P 高效 PoE 和 PoE+ 應用。 DC-DC 有源鉗位正激轉換器圍繞 PM8804 PWM 控制器設計，該控制器是智能高效 48V 轉換器的集成解決方案，具有開關頻率可編程振蕩器、可調斜率補償、帶可編程死區的雙互補低側驅動器時間、可編程軟啟動、軟關閉和可編程電流檢測消隱時間

說明

STEVAL-POE006V1, Reference Design represents a 3.3V, 20A converter solution ideal for various applications including wireless access points, supplied with a PoE-PD interface and a DC-DC active clamp forward converter. The PoE-PD interface is based on the PM8805 system in package device with two active bridges and an IEEE 802.3bt compliant Powered Device (PD) interface. It can be used in all medium-to-high power 2P and 4P high efficiency PoE and PoE+ applications. The DC-DC active clamp forward converter is designed around the PM8804 PWM controller, which is an integrated solution for smart and efficient 48V converters, featuring a programmable oscillator for the switching frequency, adjustable slope compensation, dual complementary low-side drivers with programmable dead time, programmable soft start, soft turn off and a programmable current sense blanking time

主要特色

Conversion Type

DC to DC
Input Voltage

41.2 to 57 V
Output Voltage

3.3 V
Output Current

20 A
Output Power

66 W
Efficiency

89 %
Topology

Forward- Active Clamp|PoE

參考設計下載

相關文檔

steval-poe006v1

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FOD817AS	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD Black Box	點擊下載
TS431AILT	Voltage References	V-Ref Adjustable 1.24V to 6V 30mA 5-Pin SOT-23 T/R	點擊下載
TS2431AILT	Voltage References	V-Ref Adjustable 2.5V to 24V 100mA 3-Pin SOT-23 T/R	點擊下載
PM8804TR	Power Over Ethernet - PoE Controllers	Power Over Ethernet PD Controller 10V 75V 16-Pin VFQFPN EP	點擊下載
PM8805TR	Power Over Ethernet - PoE Controllers	Power Over Ethernet PD Controller 43-Pin VFQFPN EP	點擊下載
