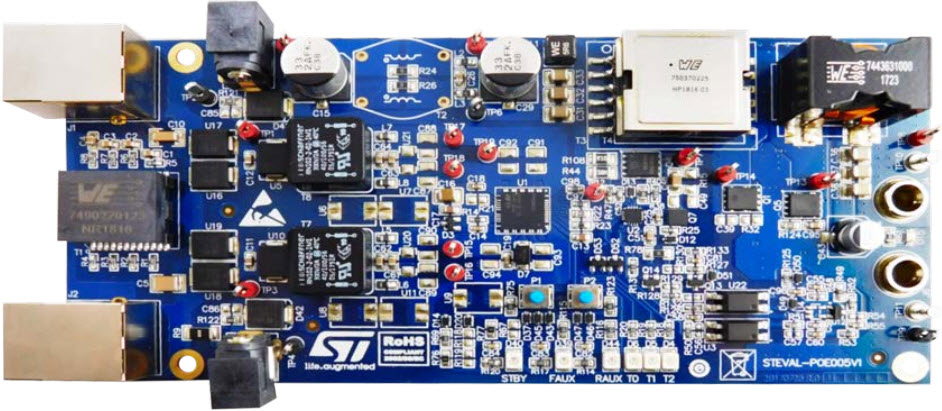

STEVAL-POE005V1、12V/8A 有源鉗位正向轉換器、以太網供電 (PoE) - 符合 IEEE 802.3bt 的參考設計

使用 STMicroelectronics 的 PM8805 的參考設計

設計簡介

STEVAL-POE005V1，參考設計代表一種 12V、8A 轉換器解決方案，非常適合各種應用，包括建筑安全和安保或監控，具有 PoE-PD 接口和 DC-DC 有源鉗位正向轉換器。 PoE-PD 接口基于 PM8805 系統級封裝器件，具有兩個有源橋和一個符合 IEEE 802.3bt 的受電設備 (PD) 接口。可用于所有中高功率 2P 和 4P 高效 PoE 和 PoE+ 應用

說明

STEVAL-POE005V1, Reference Design represents a 12V, 8A converter solution ideal for various applications including building safety and security or surveillance, with a PoE-PD interface and a DC-DC active clamp forward converter. The PoE-PD interface is based on the PM8805 system in package device with two active bridges and an IEEE 802.3bt compliant Powered Device (PD) interface. It can be used in all medium-to-high power 2P and 4P high efficiency PoE and PoE+ applications

主要特色

Conversion Type

DC to DC
Input Voltage

41.2 to 57 V
Output Voltage

12 V
Output Current

8 A
Output Power

100 W
Efficiency

90 %
Topology

Forward- Active Clamp|PoE

參考設計下載

相關文檔

steval-poe005v1

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TS2431AILT	Voltage References	V-Ref Adjustable 2.5V to 24V 100mA 3-Pin SOT-23 T/R	點擊下載
PM8804TR	Power Over Ethernet - PoE Controllers	Power Over Ethernet PD Controller 10V 75V 16-Pin VFQFPN EP	點擊下載
FOD817AS	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD Black Box	點擊下載
TS431AILT	Voltage References	V-Ref Adjustable 1.24V to 6V 30mA 5-Pin SOT-23 T/R	點擊下載
PM8805TR	Power Over Ethernet - PoE Controllers	Power Over Ethernet PD Controller 43-Pin VFQFPN EP	點擊下載
