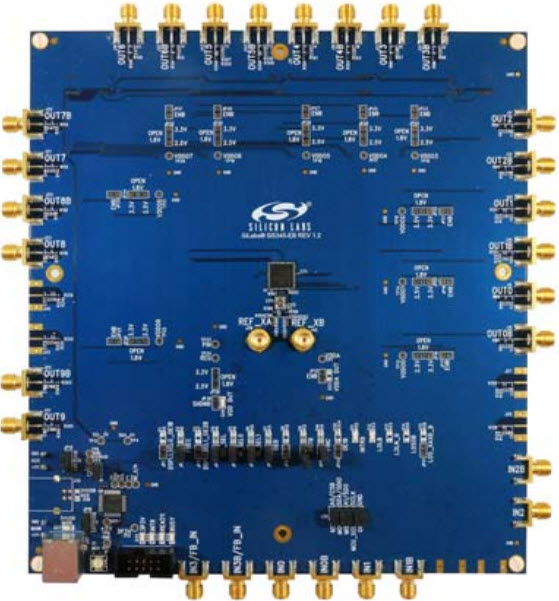

SI5345-EVB，基于 Si5345 任意頻率、任意輸出、抖動衰減時鐘乘法器的評估板

使用 Silicon Labs 的 Si5345A 的參考設計

設計簡介

SI5345-EVB 評估板用于評估 Si5345 任意頻率、任意輸出、抖動衰減時鐘乘法器。 Si5345 結合了第四代 DSPLL 和 Multisynth 技術，可為需要最高級別抖動性能的應用提供任意頻率時鐘生成。 Si5345-EVB 具有 4 個獨立的輸入時鐘和 10 個獨立的輸出時鐘。 Si5345-EVB 可使用 Clock Builder Pro (CB Pro) 軟件工具進行控制和配置

說明

SI5345-EVB, Evaluation Board is used for evaluating the Si5345 Any-Frequency, Any-Output, Jitter-Attenuating Clock Multiplier. The Si5345 combines 4th generation DSPLL and Multisynth technologies to enable any-frequency clock generation for applications that required the highest level of jitter performance. The Si5345-EVB has 4 independent input clocks and 10 independent output clocks. The Si5345-EVB can be controlled and configured using the Clock Builder Pro (CB Pro) software tool

參考設計下載

相關文檔

271923393176194si5345evb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TPS76201DBVTG4	Linear Regulators	LDO Regulator Pos 0.7V to 5.5V 0.1A 5-Pin SOT-23 T/R	點擊下載
TPS76201DBVT	Linear Regulators	LDO Regulator Pos 0.7V to 5.5V 0.1A 5-Pin SOT-23 T/R	點擊下載
TPS76201DBVRG4	Linear Regulators	LDO Regulator Pos 0.7V to 5.5V 0.1A 5-Pin SOT-23 T/R	點擊下載
TPS76201DBVR	Linear Regulators	LDO Regulator Pos 0.7V to 5.5V 0.1A 5-Pin SOT-23 T/R	點擊下載
MC74VHC1G05DTT1G	Inverters and Schmitt Triggers	Inverting Open Drain IC	點擊下載
LTC4311CSC6#TRMPBF	Signal Buffers and Repeaters	I2C Logic Buffer 1.8V/2.5V/3.3V/5V Automotive 6-Pin SC-70 T/R	點擊下載
7M48072002	Crystals	Crystal 48MHz ±10ppm (Tol) ±15ppm (Stability) 8pF FUND 22Ohm 4-Pin CSMD T/R	點擊下載
ADG728BRUZ	Analog Switch Multiplexers	Analog Multiplexer Single 8:1 16-Pin TSSOP Tube	點擊下載
AD8628AUJZ-REEL7	Op Amps	Op Amp Single Auto Zero/Chopper R-R I/O ±2.5V/5V 5-Pin TSOT T/R	點擊下載
AD8628AUJZ-REEL	Op Amps	Op Amp Single Auto Zero/Chopper R-R I/O ±2.5V/5V 5-Pin TSOT T/R	點擊下載
C8051F380-GQ	Microcontrollers	MCU 8-bit 8051 CISC 64KB Flash 2.5V/3.3V 48-Pin TQFP Tray	點擊下載
SI5345A-D11245-GMR	Clock Generators and Synthesizers	Clock Generator 0.008MHz to 750MHz-IN 1028MHz-OUT 64-Pin QFN EP T/R	點擊下載
