在 I2C 接口的 5V 電源中嵌入 SHT2x 應用筆記

使用 Sensirion AG 的 SHT21 的參考設計

設計簡介

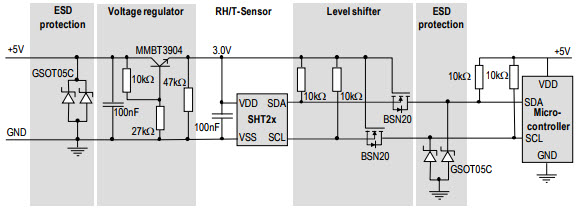

數字 SHT2x 濕度和溫度傳感器系列的嵌入應用說明在較小的占地面積上集成了多功能。由于高度集成的片上 CMOS 電路的基本物理原理，SHT2x 的電源電壓限制為 2.2 - 3.6V。本應用筆記提供了將具有 I2C 總線、PWM 接口和 SDM 接口的 SHT2x 傳感器嵌入 5V 電源環境的示例方案

說明

Embedding Application Note for the digital SHT2x humidity and temperature sensor series integrates multi-functionality on a small footprint. Due to the underlying physics of the highly integrated on-chip CMOS circuitry the supply voltage of the SHT2x is restricted to 2.2 - 3.6V. This application note provides sample schemes for embedding SHT2x sensors with I2C-bus, PWM interface and SDM interface into 5V power supply environment

相關文檔

27sensirion_humidity_sensors_s

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SHT25	Temperature and Humidity Sensors	Humidity/Temperature Sensor Digital Serial (2-Wire, I2C) Automotive 6-Pin DFN EP T/R	點擊下載
SHT25-TR-1.5KPCS	Temperature and Humidity Sensors	Humidity/Temperature Sensor Digital Serial (2-Wire, I2C) Automotive 6-Pin DFN EP T/R	點擊下載
SHT21	Temperature and Humidity Sensors	Humidity/Temperature Sensor Digital Serial (2-Wire, I2C) Automotive 6-Pin DFN T/R	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
