使用 Semtech 的 LM2576 的參考設計

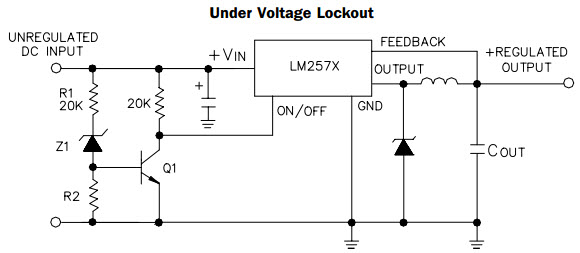

LM257x 欠壓鎖定的典型應用

設計簡介

LM257x 欠壓鎖定的典型應用。 LM2576/LM2575 系列開關穩壓器是單片集成電路，設計用于降壓、降壓/升壓應用

說明

Typical Application for LM257x Under Voltage Lockout. The LM2576/LM2575 series switching regulators are monolithic integrated circuits designed for use in Buck, Buck/Boost applications

主要特色

Conversion Type

DC to DC
Input Voltage

4 to 40 V
Output Voltage

1.23 to 35 V
Efficiency

82 %
Topology

Buck Boost

相關文檔

koqtouqwovs

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM2576	直流-直流轉換器和開關調節器芯片	Step-Down Switching Regulator	點擊下載
