BD9060HFP-C 1Ch 降壓開關穩壓器輸出紋波電壓/開關頻率應用電路

使用 ROHM Semiconductor 的 BD9060HFP-CTR 的參考設計

設計簡介

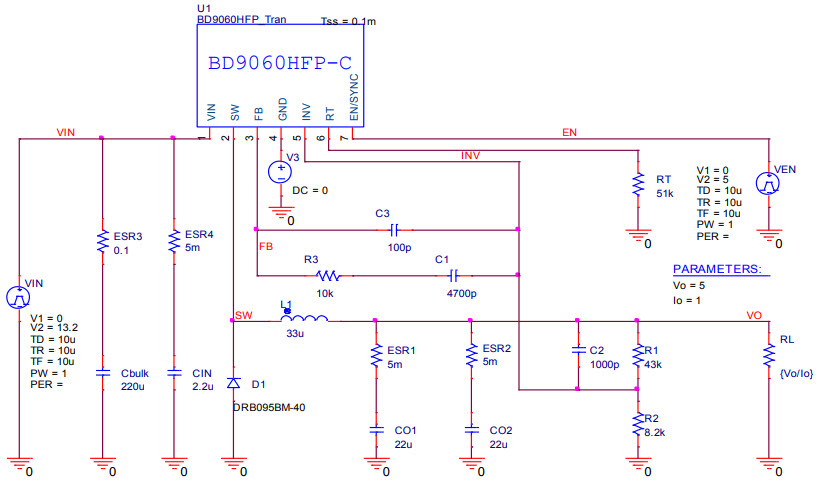

BD9060HFP-C 1Ch 輸出紋波電壓/開關頻率降壓開關穩壓器的應用電路。說明通過使用穩壓器IC BD9060HFP-C的SPICE模型進行模擬可以確認的特性

Application circuit for the BD9060HFP-C 1Ch Step-Down Switching Regulator for Output Ripple Voltage/Switching Frequency. The characteristics that can be confirmed by the simulation using the SPICE model of the regulator IC BD9060HFP-C will be described

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
BD9060HFP-CTR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 5V to 35V Synchronous Step Down Single-Out 0.8V to 35V 2A Automotive 8-Pin(7+Tab) HRP T/R	點擊下載
