使用 ROHM Semiconductor 的 BD9141MUV 的參考設計

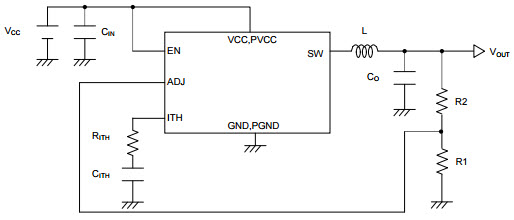

BD9141MUV 4.5 至 13.2V、2A 同步降壓轉換器的典型應用電路

設計簡介

BD9141MUV、4.5V 至 13.2V、2A 同步降壓轉換器（帶集成 FET）的典型應用電路。 BD9141MUV 是高效降壓開關穩壓器，設計用于從 2 節鋰電池電源線產生包括 5V/3.3V 在內的低電壓。它通過使用脈沖跳躍控制技術和同步開關提供高效率，并通過實施電流模式控制提供對突然負載變化的快速瞬態響應

說明

Typical Application Circuit for BD9141MUV, 4.5V to 13.2V, 2A Synchronous Buck Converter with Integrated FET. The BD9141MUV is high efficiency step-down switching regulator designed to produce a low voltage including 5V/3.3V from 2 lithium cell power supply line. It offers high efficiency by using pulse skip control technology and synchronous switches, and provides fast transient response to sudden load changes by implementing current mode control

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 13.2 V
Output Voltage

2.5 to 6 V
Output Current

2 A
Topology

Buck

相關文檔

bd9141muv-e

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
BD9141MUV	直流-直流轉換器和開關調節器芯片	Conv DC-DC 4.5V to 13.2V Synchronous Step Down Single-Out 2.5V to 6V 2A Automotive 20-Pin VQFN-V EP	點擊下載
