使用 Richtek Technology Corporation 的 RT6032A 的參考設計

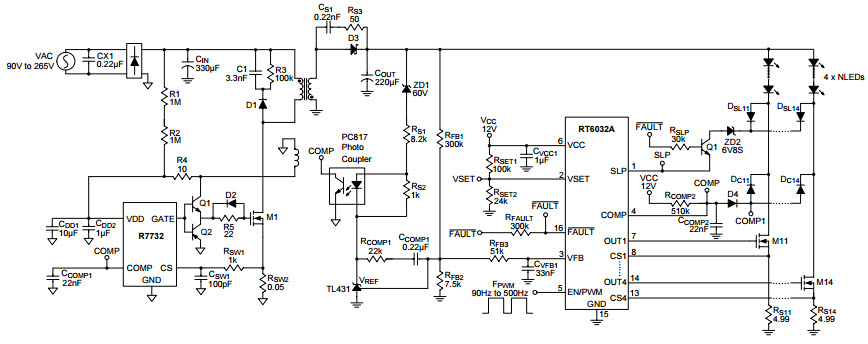

使用 RT6032A 的典型應用使用反激式轉換器系統的應用

設計簡介

使用 RT6032A 的典型應用使用反激式轉換器系統的應用。 RT6032A 是一款具有動態凈空控制 (DHC) 功能的 4 通道恒流灌 LED 驅動器。 RT6032A可以提供良好的電流匹配能力，可調節VSET來選擇MOS/BTJ上合適的壓差電壓。除此之外，DHC將提供穩定的VFB調光，因此即使在調光過程中電壓紋波也保持在很小的水平

說明

Typical Application Using RT6032A For Application Using Fly-Back Converter System. The RT6032A is a 4-CH constant current sink LED drivers with Dynamic Headroom Control (DHC) function. RT6032A can provide well current matching ability, adjustable VSET to choose the suitable dropout voltage across the MOS/BTJ. Beside that, DHC will provide the stable VFB dimming, thus voltage ripple is kept as small even during the dimming

主要特色

Input Voltage

90 to 265 (AC) V

相關文檔

8download_ds

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT6032A	LED 驅動器	LED Driver 4 Segment 6000uA Supply Current 16-Pin SOP	點擊下載
