RT8859M 多相 PWM 控制器 CPU 內核電源電流環路熱補償?shù)湫蛻?yīng)用

使用 Richtek Technology Corporation 的 RT8859M 的參考設計

設計簡介

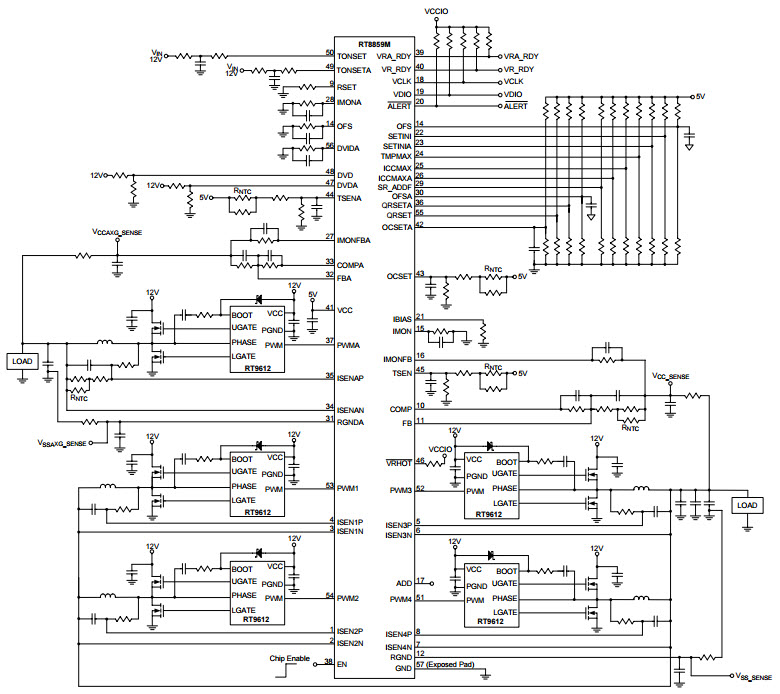

RT8859M 多相 PWM 控制器用于 CPU 內核電源的典型應用，用于電流環路的熱補償。 RT8859M 是一款符合 VR12/IMVP7 標準的 CPU 電源控制器，包括兩個電壓軌：4/3/2/1 相同步降壓控制器 CORE VR 和單相降壓控制器 AXG VR

說明

Typical Application for RT8859M Multi-Phase PWM Controller for CPU Core Power Supply for thermal Compensation at Current Loop. The RT8859M is a VR12/IMVP7 compliant CPU power controller which includes two voltage rails : a 4/3/2/1 phase synchronous buck controller, the CORE VR, and a single phase buck controller, the AXG VR

主要特色

Conversion Type

DC to DC

相關文檔

58download_ds

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT8859MZQW	PWM and Resonant Controllers	Current Mode PWM Controller 1000kHz 56-Pin WQFN EP	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
