使用 Richtek Technology Corporation 的 RT8153C 的參考設計

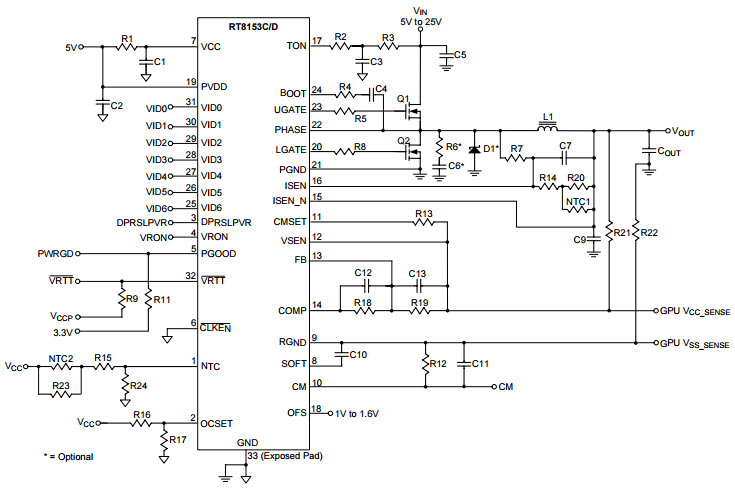

用于 CPU 內核電源的 RT8153C 單相 PWM 控制器的典型 IMVP 6.5 渲染與偏移應用

設計簡介

用于 CPU 核心電源的 RT8153C 單相 PWM 控制器的典型 IMVP 6.5 渲染和偏移應用。 RT8153C 是一款具有集成 MOSFET 驅動器的單相 PWM 控制器。 RT8153C/D 采用 G-NAVP (Green Native AVP)，這是立锜專有的拓?fù)浣Y(jié)構，源于有限直流增益補償器恒定導通時間模式，使其成為一個易于設置的 PWM 控制器，滿足所有 Intel AVP (ActiveVoltage Positioning) 移動CPU/渲染要求

說明

Typical IMVP 6.5 Render with Offset Application for RT8153C Single Phase PWM Controller for CPU Core Power Supply. The RT8153C is a single phase PWM controller with integrated MOSFET drivers. The RT8153C/D adopts G-NAVP (Green Native AVP), which is a Richtek proprietary topology derived from finite DC gain compensator constant on-time mode, making it an easy setting PWM controller which meets all Intel AVP (Active Voltage Positioning) mobile CPU/Render requirements

主要特色

Conversion Type

DC to DC

相關文檔

ds8153cd-05

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT8153C	電流模式 PWM 控制器	Single Phase PWM Controller for CPU Core Power Supply	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
