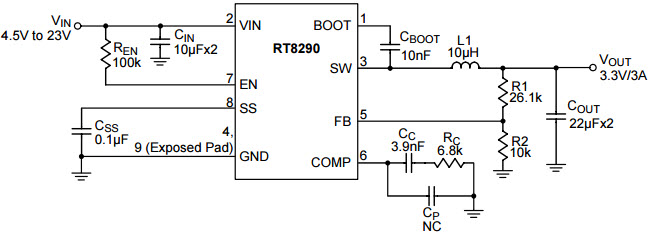

RT8290 3A、23V、340kHz同步降壓轉換器的典型應用

使用 Richtek Technology Corporation 的 RT8290 的參考設計

設計簡介

RT8290 3A、23V、340kHz 同步降壓轉換器的典型應用。 RT8290 是一款高效同步降壓 DC/DC 轉換器，可從 4.5V 至 23V 輸入電源提供高達 3A 的輸出電流。 RT8290 的電流模式架構和外部補償允許在各種負載和輸出電容器上優化瞬態響應

說明

Typical Application for RT8290 3A, 23V, 340kHz Synchronous Step-Down Converter. The RT8290 is a high efficiency synchronous step-down DC/DC converter that can deliver up to 3A output current from 4.5V to 23V input supply. The RT8290's current mode architecture and external compensation allow the transient response to be optimized over a wide range of loads and output capacitors

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 23 V
Output Current

3 A
Efficiency

95 %
Topology

Buck- Synchronous

相關文檔

ds8290-04

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
RT8290GSP	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 4.5V to 23V Synchronous Step Down Single-Out 0.925V to 20V 3A 8-Pin PSOP EP	點擊下載
