使用 Panasonic 的 NN30312A 的參考設計

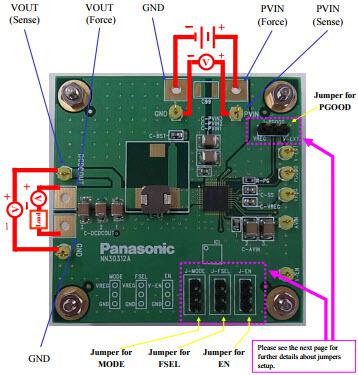

NN30312A-EVB，用于具有集成功率 MOSFET 的 NN30312A 10A 同步 DC-DC 降壓穩壓器的評估板

設計簡介

NN30312A-EVB，NN30312A 的評估板是一款具有集成功率 MOSFET 的同步 DC-DC 降壓穩壓器（1 通道），采用遲滯控制系統。通過該系統，當負載電流突然變化時，它可以高速響應，并將輸出電壓的變化降至最低。由于可以使用小電容的電容器，并且無需添加用于系統相位補償的外部部件，因此該IC實現了裝置的小型化和外部部件的數量減少。輸出電壓可由用戶調節。最大電流10A

說明

NN30312A-EVB, Evaluation Board for the NN30312A is a synchronous DC-DC Step Down Regulator (1-ch) with integrated power MOSFETs, which employs hysteretic control system. By this system, when load current changes suddenly, it responds at high speed and minimizes the changes of output voltage. Since it is possible to use capacitors with small capacitance and it is unnecessary to add external parts for system phase compensation, this IC realizes downsizing of set and reducing in the number of external parts. Output voltage is adjustable by user. Maximum current is 10A

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 30 V
Output Voltage

0.75 to 5.5 V
Output Current

10 A
Topology

Buck

相關文檔

3nn30312a_ebmanual_e

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NN30312A	直流-直流轉換器和開關調節器芯片	Conv DC-DC 4.5V to 30V Synchronous Step Down Single-Out 0.75V to 5.5V 10A 40-Pin HQFN EP	點擊下載
