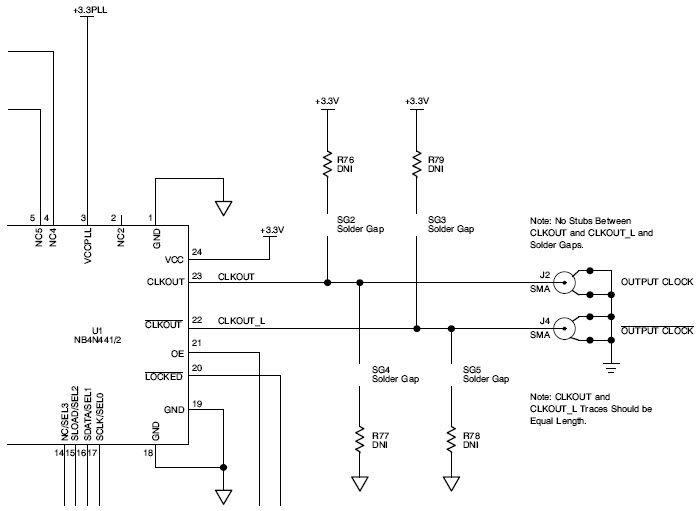

NB4N441MNGEVB，用于 NB4N441 的評估板，用于 SONET 的 12.5 至 425 MHz PLL 時鐘發生器

使用 ON Semiconductor 的 NB4N441 的參考設計

設計簡介

NB4N441MNGEVB，NB4N441 評估板，適用于 SONET 的 12.5 至 425 MHz PLL 時鐘發生器。 NB4N441MNG 是一款基于 PLL 的精密時鐘合成器，可生成 12.5 MHz 至 425 MHz 范圍內的選擇差分 LVPECL 時鐘輸出頻率

NB4N441MNGEVB, Evaluation Board for the NB4N441, 12.5 to 425 MHz PLL Clock Generator for SONET. The NB4N441MNG is a precision clock PLL based synthesizer which generates select differential LVPECL clock output frequencies from 12.5 MHz to 425MHz

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
76PSB03T	Switch DIP	Switch DIP ON OFF SPST 3 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB10T	Switch DIP	Switch DIP ON OFF SPST 10 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB04ST	Switch DIP	Switch DIP ON OFF SPST 4 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB05ST	Switch DIP	Switch DIP ON OFF SPST 5 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB05T	Switch DIP	Switch DIP ON OFF SPST 5 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB10ST	Switch DIP	Switch DIP ON OFF SPST 10 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB04T	Switch DIP	Switch DIP ON OFF SPST 4 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
76PSB03ST	Switch DIP	Switch DIP ON OFF SPST 3 Piano 0.15A 30VDC PC Pins 2000Cycles 2.54mm Thru-Hole Tube	點擊下載
NB4N441MNG	Clock Generators and Synthesizers	Clock Generator 10MHz to 50MHz-IN 425MHz-OUT 24-Pin QFN EP Tube	點擊下載
