用于電子鎮流器的 1 燈 36W 電子鎮流器燈驅動器

使用 ON Semiconductor 的 NCP5104 的參考設計

設計簡介

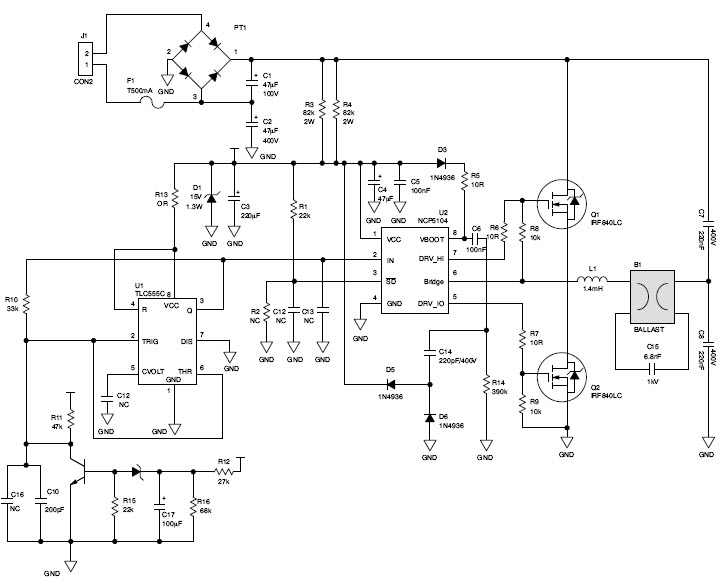

使用 NCP5104 的 36W 鎮流器應用。 NCP5104 是一款高壓功率 MOSFET 驅動器，提供兩個輸出，用于直接驅動僅一個輸入的半橋配置中的 2 個 N 溝道功率 MOSFET

A 36W Ballast Application with the NCP5104. The NCP5104 is a high voltage power MOSFET driver providing two outputs for direct drive of 2 N-channel power MOSFETs arranged in a half-bridge configuration with only one input
